Montážní prvek Duofix pro závěsné WC se splachovací nádržkou pod omítku Sigma 12 cm, pro tělesně postižené
- pro konstrukce prováděné suchým procesem
- k montáži do předstěnových instalací částečně vysokých nebo vysokých na výšku místnosti
- k montáži do instalačních stěn vysokých na výšku místnosti
- k montáži do systémových stěn Geberit Duofix částečně vysokých nebo vysokých na výšku místnosti
- vhodný pro bezbariérové stavby
- pro závěsná WC s připojovacími rozměry podle EN 33:2011
- pro závěsná WC s velkým vyložením do 70 cm
- k upevnění podpěr
- pro 1 množství splachování, 2 množství splachování nebo splachování Start/Stop
- pro toušťky podlahy 0-20 cm
Vlastnosti
- samonosný rám s nanesenou práškovou barvou
- rám připravený pro podpěry u WC keramik s malou opěrnou plochou
- montážní výška WC nastavitelná ve fázi hrubé stavby, 41–46 cm
- pozinkované podpěry, nastavitelné 0-20 cm, s protiskluzovou úpravou
- otočné patní desky
- hloubka patní desky vhodná k montáži do U profilů UW 50 a UW 75 a do systémových profilů Geberit Duofix
- připojovací koleno pro montáž bez nářadí v různých hloubkových polohách, rozsah nastavení 45 mm
- upevnění připojovacího koleno zvukově izolované
- splachovací nádržka pod omítku s ovládáním zepředu, izolovaná proti orosování
- u nastavení z výroby je možné okamžité dodatečné spláchnutí
- montážní a servisní práce na splachovací nádržce pod omítku bez nářadí
- přívod vody vzadu nebo nahoře uprostřed
- kryt pro hrubou montáž pro servisní otvor chrání před vlhkostí a nečistotami, možnost jeho zkrácení
- montážní deska z překližky, voděodolná - lepená
- vybaven trubkovou chráničkou pro přívodní potrubí k připojení sprchovacích WC Geberit AquaClean
- s možností upevnění pro přívod elektřiny
Technické informace
- tlak při průtoku 10–1000 kPa
- maximální teplota vody 25 °C
- splachovací množství, nastavení ve výrobě 6 a 3 l
- velké splachovací množství, rozsah nastavení 4,5 / 6 / 7,5 l
- malé splachovací množství, rozsah nastavení 3–4 l
- výpočtový průtok 0,11 l/s
- minimální přetlak pro výpočtový průtok 50 kPa
Rozsah dodávky
- nástěnka R 1/2", vhodná pro MeplaFix, s integrovaným rohovým ventilem a ručním ovládacím kolečkem
- kryt pro hrubou montáž pro servisní otvor
- 2 ochranné zátky
- 4 soupravy pro ukotvení do stěny
- připojovací souprava pro WC, Ø90 mm
- připojovací koleno 90° z PE-HD, Ø90 mm
- přechodka z PE-HD, Ø90 / 110 mm
- 2 závitové tyče M12
- krabice pod omítku pro provrtaný otvor Ø68 mm, pro přívod elektřiny
- upevňovací materiál

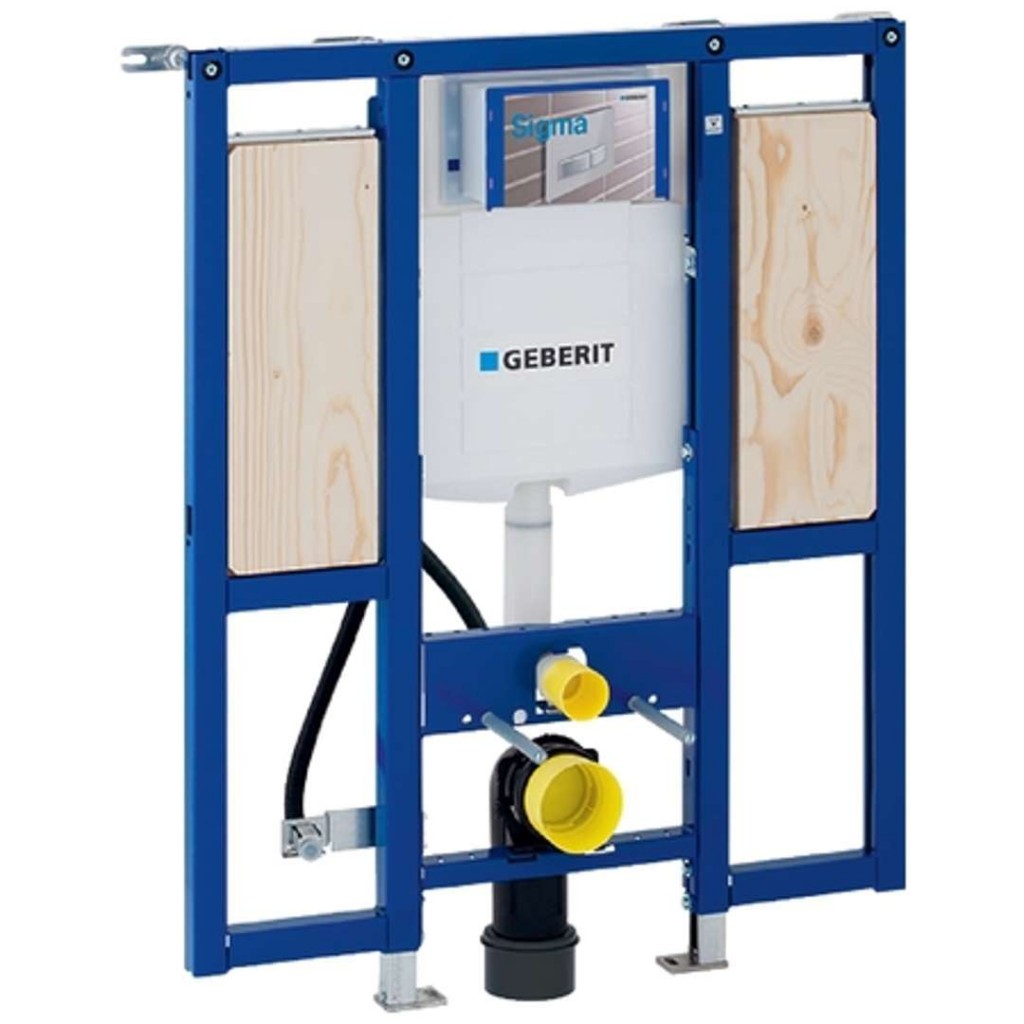

ilustrativní foto
Parametry
| Kód | 111.375.00.5 |
|---|
