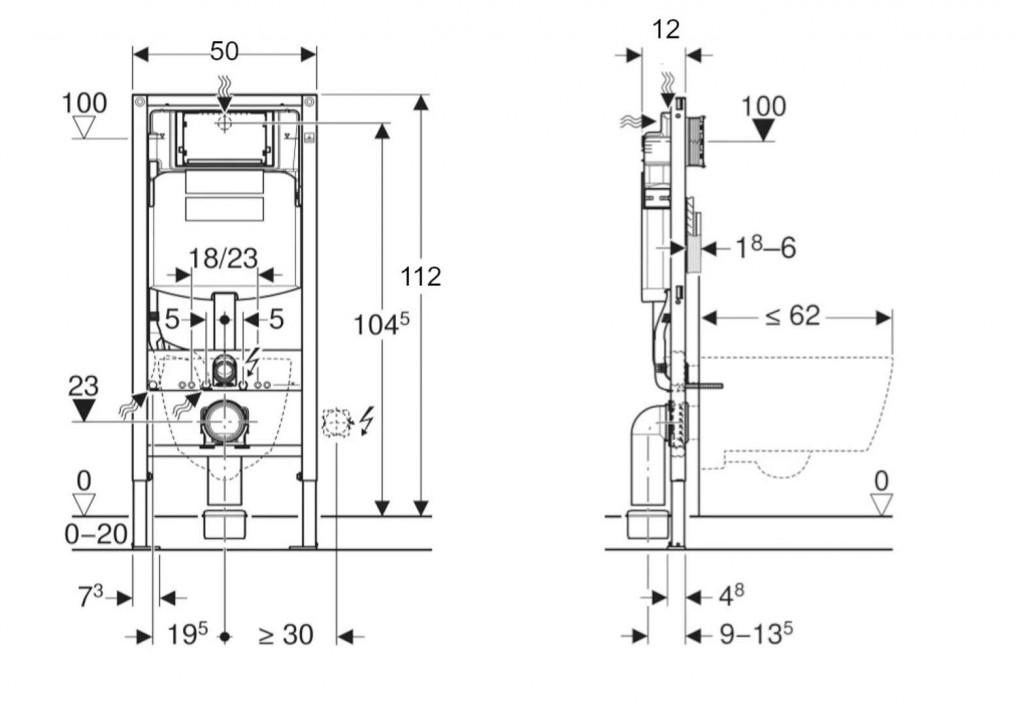

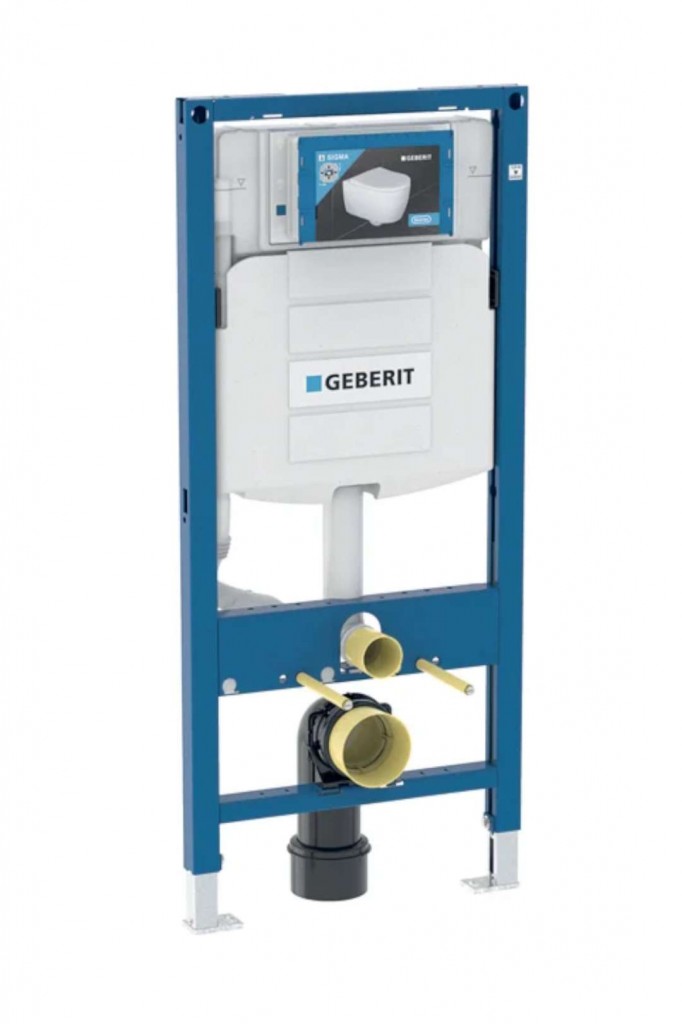

Montážní prvek Geberit Duofix pro závěsné WC, se splachovací nádržkou pod omítku Sigma 12 cm
- pro konstrukce prováděné suchým procesem
- k montáži do předstěnových instalací částečně vysokých nebo vysokých na výšku místnosti
- k montáži do instalačních stěn vysokých na výšku místnosti
- k montáži do systémových stěn Geberit Duofix částečně vysokých nebo vysokých na výšku místnosti
- pro závěsná WC s připojovacími rozměry podle EN 33:2011
- pro závěsná WC s vyložením do 62 cm
- pro 1 množství splachování, 2 množství splachování nebo splachování Start/Stop
- pro tloušťky podlahy 0–20 cm
Vlastnosti
- samonosný rám s nanesenou práškovou barvou
- rám s vrtanými otvory Ø 9 mm pro upevnění do dřevěné konstrukce
- rám připravený pro podpěry u WC keramik s malou opěrnou plochou
- podpěry pozinkované, s protiskluzovou úpravou
- podpěry nastavitelné 0–20 cm
- patní desky otočné
- hloubka patní desky vhodná k montáži do U profilů UW 50 a UW 75 a do systémových profilů Geberit Duofix
- připojovací koleno pro montáž bez nářadí v různých hloubkách, rozsah nastavení 45 mm
- odhlučněné upevnění připojovacího kolena
- splachovací nádržka pod omítku s ovládáním zepředu, s izolací proti orosování
- u nastavení z výroby je možné okamžité dodatečné spláchnutí
- montážní a servisní práce na splachovací nádržce pod omítku bez nářadí
- přívod vody vzadu nebo nahoře uprostřed
- kryt pro hrubou montáž pro servisní otvor chrání před vlhkostí a nečistotami
- kryt pro hrubou montáž pro servisní otvor s možností zkrácení
- s trubkovou chráničkou pro přívodní potrubí k připojení sprchovacích WC Geberit AquaClean
- upevnění pro přípojku elektřiny
- možnost montáže Power & Connect boxu
Technické údaje
- tlak při průtoku 10-1000 kPa
- maximální teplota vody 25 °C
- splachovací množství, nastavení ve výrobě 4 a 2 l
- velké splachovací množství, rozsah nastavení 4 / 4.5 / 6 / 7.5 l
- malé splachovací množství, rozsah nastavení 2-4 l
- výpočtový průtok 0.11 l/s
- minimální přetlak pro výpočtový průtok 50 kPa
Obsah dodávky
- přívod vody R 1/2", vhodný pro MF, s integrovaným rohovým ventilem a ručním ovládacím kolečkem
- kryt pro hrubou montáž pro servisní otvor
- 2 ochranné zátky
- připojovací souprava pro WC, Ø 90 mm
- připojovací koleno 90° z PE-HD, Ø 90 mm
- přechodka z PE-HD, Ø 90 / 110 mm
- 2 závitové tyče M12
- upevňovací materiál
Parametry
| Kód | 111.598.00.5 |
|---|
