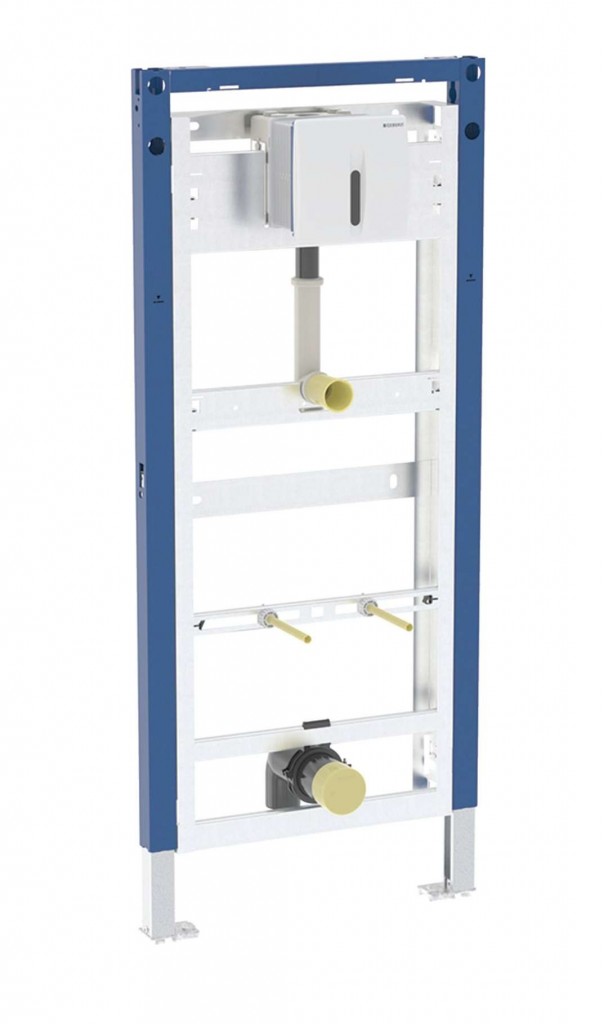

Instalační univerzální prvek Duofix pro pisoár, pro ovládání splachování pisoárů Basic
Účel použití
- Pro kovové a dřevěné sloupkové stěny
- K montáži do čelních stěn částečně vysokých nebo vysokých na výšku místnosti
- K montáži do dělicích stěn vysokých na výšku místnosti
- Pro tloušťky podlahy 0–20 cm
- Pro montáž ovládání splachování pisoárů Basic (od roku výroby
2013) - K montáži pisoárů
- Nevhodný pro pisoáry s ostřikovací hlavicí
Vlastnosti
- Staticky samonosný rám, chráněný proti korozi práškovým potahem
- Alternativní montážní poloha pro nástěnné kotvy
- Patní desky lze otáčet, vhodné pro montáž do U profilů UW 50 a UW 75
- Pozinkované podpěry chráněné proti korozi
- Upevnění pro přívod Ø 32 mm výškově nastavitelné
- Upevnění pro připojovací koleno výškově nastavitelné a zvukově izolované
- Upevnění pisoárů M8, nastavitelná na šířku a výšku
Technické údaje
- Průtok při tlaku 1 bar bez omezovače průtoku 0.3 l/s
- Průtok při tlaku 1 bar s omezovačem průtoku 0.18 l/s
- Výpočtový průtok 0.22 l/s
- Doba proplachování, rozsah nastavení 1–15 s
- Doba proplachování, nastavení ve výrobě 7 s
- Materiál Ocel
ROZSAH DODÁVKY
- Nástěnka R 1/2"
- Kryt pro hrubou montáž
- Připojovací koleno z PE-HD, Ø 63 / 50 mm
- Těsnění Ø 57 / 50 mm
- Zápachová uzávěrka pro pisoár Ø 50 mm, s těsněním na pisoár
- Připojovací trubka mezi přívodem Ø 32 mm a pisoárem, s těsněním na pisoáru
- Souprava pro hrubou montáž pro ovládání splachování pisoárů s uzavíracím ventilem
- Souprava pro kompletaci pro ovládání splachování pisoárů Geberit, elektronické
- Upevňovací materiál pro pisoár
- Upevňovací materiál
Stavební souprava pro předstěnovou montáž není součástí balení - je třeba objednat samostatně
Parametry
| Kód | 111.695.11.6 |
|---|
