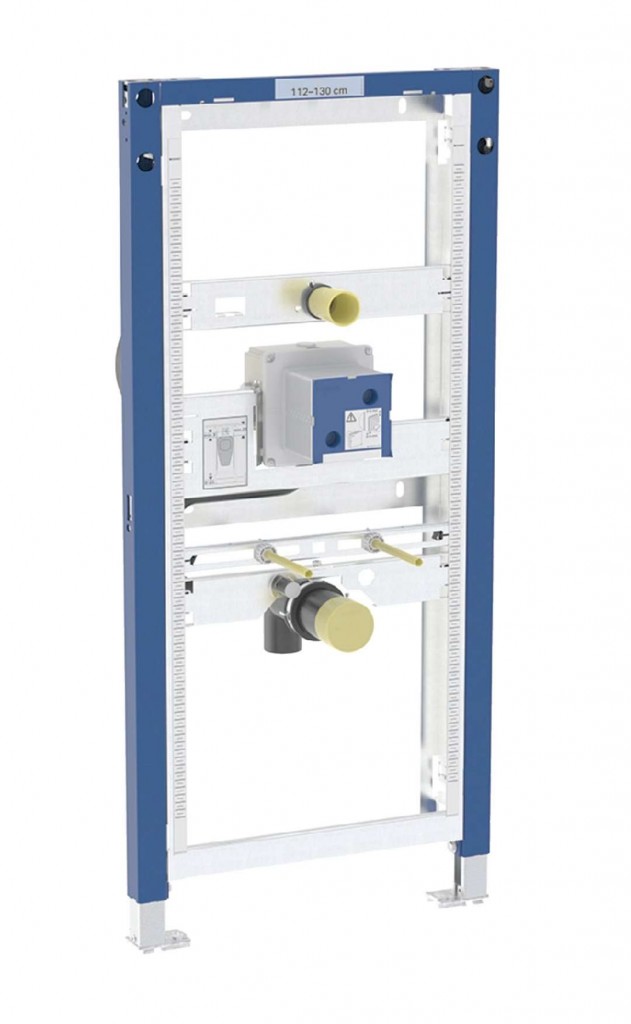

Instalační univerzální prvek Duofix pro pisoár, pro skryté ovládání splachování pisoárů Basic
Účel použití
- Pro kovové a dřevěné sloupkové stěny
- Pro systémové stěny Geberit Duofix
- K montáži do čelních stěn částečně vysokých nebo vysokých na výšku místnosti
- K montáži do dělicích stěn vysokých na výšku místnosti
- Pro tloušťky podlahy 0–25 cm
- Pro ovládání splachování pisoárů Geberit se skrytou montáží, odolný proti vandalům
- K montáži pisoárů
Vlastnosti
- Staticky samonosný rám, chráněný proti korozi práškovým potahem
- S výsuvnou deskou pro boční upevnění nad montážním prvkem na kovové nebo dřevěné profily nebo na systémové stojiny Geberit Duofix
- Alternativní montážní poloha pro nástěnné kotvy
- Patní desky lze otáčet, vhodné pro montáž do U profilů UW 50 a UW 75
- Patní desky lze instalovat do systémové lišty Geberit Duofix bez nářadí, bez dalších komponentů
- Pozinkované podpěry, chráněné proti korozi, s protiskluzovými vlastnostmi

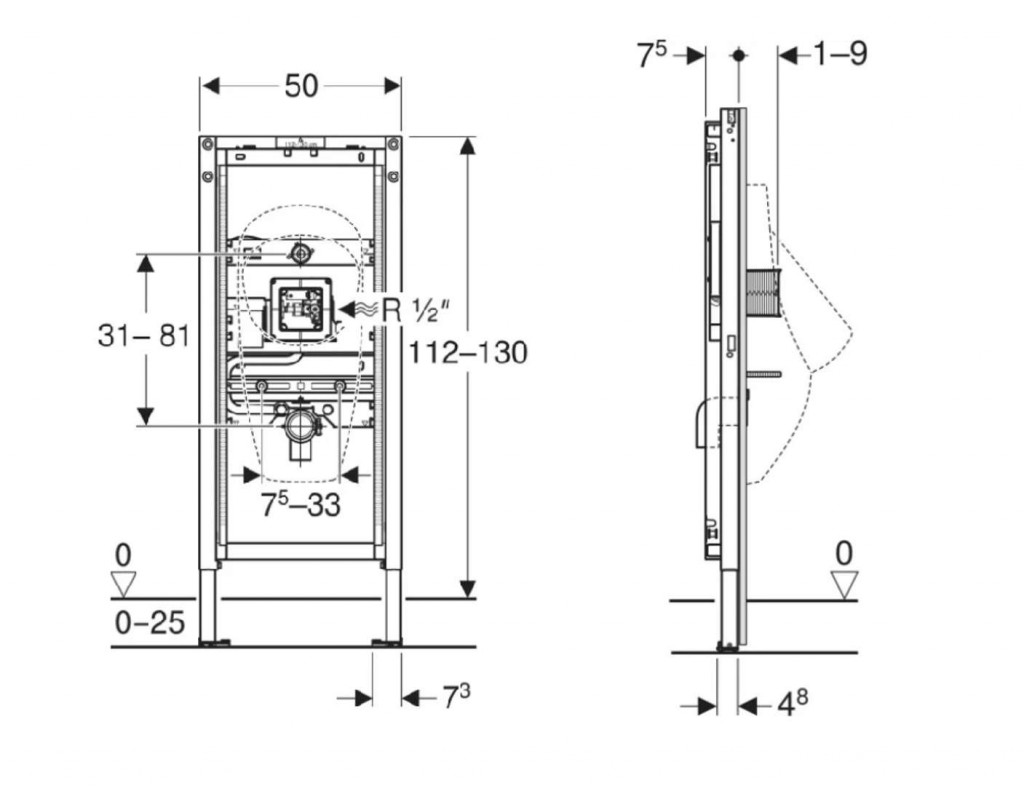

- Výška prvku přizpůsobitelná pisoáru, 112–130 cm
- Univerzální krabice pod omítku pro ovládání splachování pisoárů Geberit
- Svorka pro připojení elektřiny pro přívod elektřiny v krabici pod omítku
- Přívod vody vpravo na krabici pod omítku
- Přívod vody vhodný pro MasterFix a MeplaFix
- Nástěnka k montáži bez nářadí
- Předinstalovaný uzavírací ventil s regulací
- Se zabudovanou trubkovou chráničkou k vyplachování potrubí
- Kryt servisního otvoru za pisoárem
- Kryt pro hrubou montáž pro servisní otvor 10,5 x 10,5 cm s možností zkrácení bez nářadí
- Ohýbatelná přívodní hadice s vedením a zabudovaným zpětným ventilem
- Vybaven trubkovou chráničkou pro připojení senzoru k zápachové uzávěrce ovládání splachování pisoárů
- Upevnění pro přívod Ø 32 mm výškově nastavitelné
- Upevnění pro připojovací koleno výškově nastavitelné a zvukově izolované
- Upevnění pisoárů M8, nastavitelná na šířku a výšku
- Příčné nosníky s označením středu, nastavitelné bez nářadí
- Dodatečné upevnění pro pisoár s příslušenstvím možné
- S příslušenstvím přestavitelné na pisoáry s ostřikovací hlavicí
Technické údaje
- Tlak při průtoku 100–800 kPa
- Zkušební tlak vody max. 1600 kPa
- Zkušební tlak vzduch / inertní plyn max.300 kPa
- Teplota vody max. 30 °C
- Průtok při tlaku 1 bar bez omezovače průtoku 0.3 l/s
- Průtok při tlaku 1 bar s omezovačem průtoku 0.24 l/s
- Materiál Ocel
Rozsah dodávky
- Nástěnka R 1/2"
- Kryt pro hrubou montáž s víkem
- Připojovací koleno z PE-HD, Ø 50 / 63 mm
- Upevňovací a ochranný materiál
Stavební souprava pro předstěnovou montáž není součástí balení - je třeba objednat samostatně
Parametry
| Kód | 111.689.00.2 |
|---|
