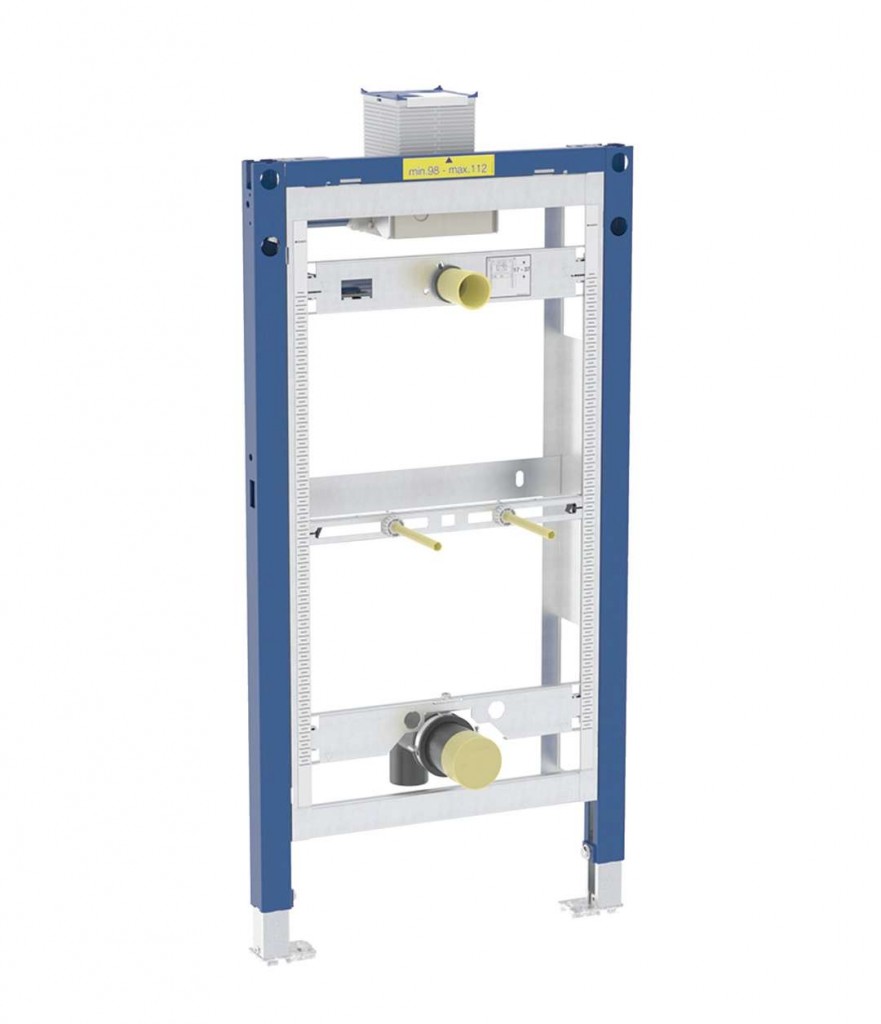

Instalační univerzální prvek Duofix pro pisoár, pro ovládání shora
Účel použití
- Pro kovové a dřevěné sloupkové stěny
- Pro systémové stěny Geberit Duofix
- K montáži do částečně vysokých čelních stěn
- Pro tloušťky podlahy 0–25 cm
- K montáži pneumatických ovládání splachování pisoárů Geberit (od roku výroby 2009)
- K montáži pisoárů
Vlastnosti
- Staticky samonosný rám, chráněný proti korozi práškovým potahem
- Alternativní montážní poloha pro nástěnné kotvy
- Patní desky lze otáčet, vhodné pro montáž do U profilů UW 50 a UW 75
- Patní desky lze instalovat do systémové lišty Geberit Duofix bez nářadí, bez dalších komponentů
- Pozinkované podpěry, chráněné proti korozi, s protiskluzovými vlastnostmi
- Univerzální krabice pod omítku pro ovládání splachování pisoárů Geberit
- Přívod vody vpravo na krabici pod omítku
- Přívod vody vhodný pro MasterFix a MeplaFix
- Nástěnka k montáži bez nářadí
- Předinstalovaný uzavírací ventil s regulací
- Se zabudovanou trubkovou chráničkou k vyplachování potrubí
- Kryt pro hrubou montáž pro servisní otvor 10,5 x 10,5 cm s možností zkrácení bez nářadí
- Přívodní hadice ohýbatelná
- Přívodní hadice s vedením k zabránění stojící vodě
- Upevnění pro přívod Ø 32 mm výškově nastavitelné
- Upevnění pro připojovací koleno výškově nastavitelné a zvukově izolované
- Upevnění pisoárů M8, nastavitelná na šířku a výšku
- Příčné nosníky s označením středu, nastavitelné bez nářadí
- Dodatečné upevnění pro pisoár s příslušenstvím možné
- S příslušenstvím přestavitelné na pisoáry s ostřikovací hlavicí
Technické údaje
- Tlak při průtoku 100–800 kPa
- Zkušební tlak vody max. 1600 kPa
- Zkušební tlak vzduch / inertní plyn max. 300 kPa
- Teplota vody max. 30 °C
- Průtok při tlaku 1 bar bez omezovače průtoku 0.3 l/s
- Průtok při tlaku 1 bar s omezovačem průtoku 0.18 l/s
- Materiál Ocel
Rozsah dodávky
- Nástěnka R 1/2"
- Kryt pro hrubou montáž s víkem
- Připojovací trubka mezi přívodem Ø 32 mm a pisoárem, s těsněním na pisoáru
- Připojovací koleno z PE-HD, Ø 63 / 50 mm
- Těsnění Ø 57 / 50 mm
- Zápachová uzávěrka pro pisoár Ø 50 mm, s těsněním na pisoár
- Upevňovací a ochranný materiál
Stavební souprava pro předstěnovou montáž není součástí balení - je třeba objednat samostatně
Parametry
| Kód | 111.617.00.2 |
|---|
