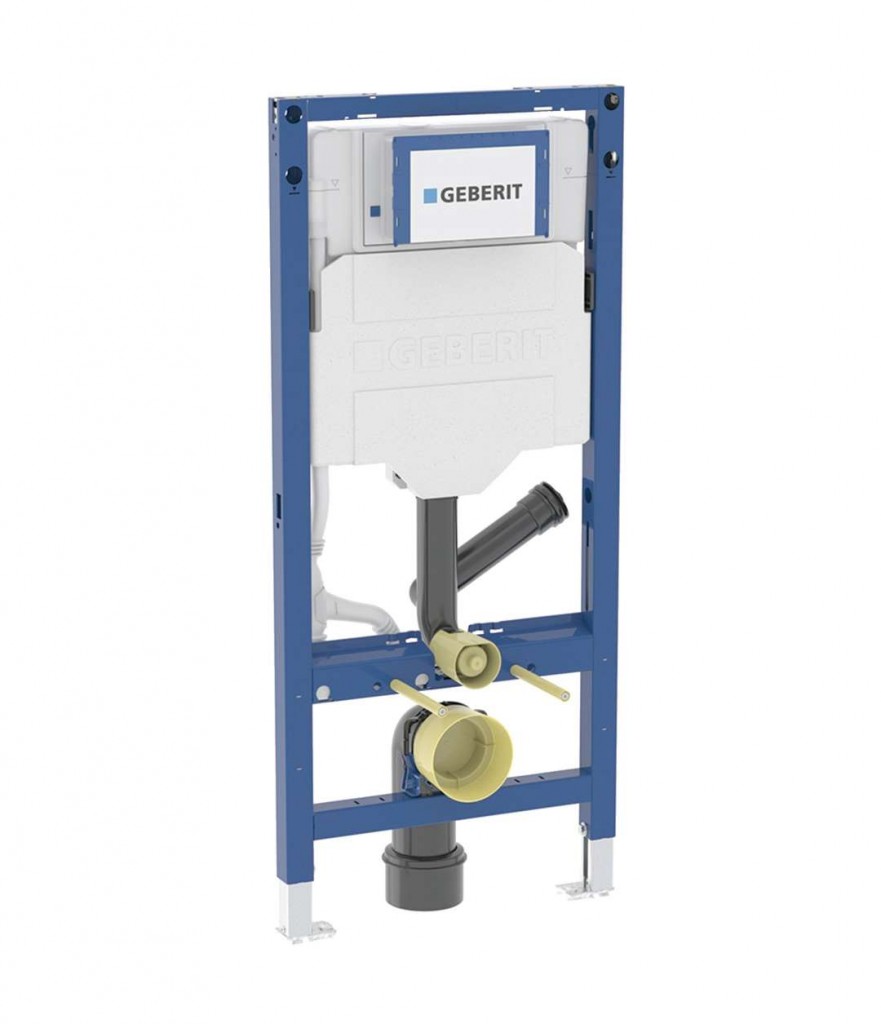

Montážní prvek Duofix pro závěsné WC se splachovací nádržkou pod omítku Sigma 12 cm, pro odsávání zápachu s odvodem vzduchu
Účel použití
- Pro kovové a dřevěné sloupkové stěny
- Pro systémové stěny Geberit Duofix
- K montáži do čelních stěn částečně vysokých nebo vysokých na výšku místnosti
- K montáži do dělicích stěn vysokých na výšku místnosti
- Pro tloušťky podlahy 0–25 cm
- Pro závěsná WC
- K připojení externího odsávání zápachu
- Nevhodný pro keramiky závěsných WC se s zvýšenou pozicí sedátka
Vlastnosti
- Staticky samonosný rám, chráněný proti korozi práškovým potahem
- Rám pro závěsná WC s připojovacími rozměry dle EN 33 a vyložením až 70 cm
- S výsuvnou deskou pro boční upevnění nad montážním prvkem na kovové nebo dřevěné profily nebo na systémové stojiny Geberit Duofix
- Alternativní montážní poloha pro nástěnné kotvy
- Patní desky lze otáčet, vhodné pro montáž do U profilů UW 50 a UW 75
- Patní desky lze instalovat do systémové lišty Geberit Duofix bez nářadí, bez dalších komponentů
- Pozinkované podpěry, chráněné proti korozi, s protiskluzovými vlastnostmi
- Připojovací koleno pro montáž bez nářadí v různých hloubkách, rozsah nastavení 45 mm
- Splachovací nádržka pod omítku Geberit Sigma 12 cm, s izolací proti orosování
- Pro ovládání zepředu, vhodné pro 1 množství splachování, 2 množství splachování a splachování Start/Stop
- U nastavení z výroby je možné okamžité dodatečné spláchnutí
- Externí odsávání zápachu připojitelné připojovacím hrdlem Ø 50 mm přes splachovací koleno
- Montážní a servisní práce na splachovací nádržce pod omítku bez nářadí
- Přívod vody vzadu nebo nahoře uprostřed
- Kryt pro hrubou montáž pro servisní otvor s možností zkrácení, chrání před vlhkostí a nečistotami
- S trubkovou chráničkou pro přívodní potrubí vody pro sprchovací WC Geberit AquaClean a pro připojovací kabel
- Možnost upevnění pro přívod elektřiny a Power & Connect Box
Technické údaje
- Tlak při průtoku 10–1000 kPa
- Teplota vody max. 25 °C
- Splachovací množství, nastavení ve výrob6 / 3 l
- Velké splachovací množství – rozsah nastavení 4 / 4.5 / 6 / 7.5 l
- Malé splachovací množství – rozsah nastavení 2–4 l
- Průtok při tlaku 3 bar 0.16 l/s
- Minimální přetlak 10 kPa
- Výpočtový průtok 0.09 l/s
Rozsah dodávky
- Přívod vody R 1/2", vhodný pro MasterFix a MeplaFix, s integrovaným rohovým ventilem a ručním ovládacím kolečkem
- Kryt pro hrubou montáž pro servisní otvor
- Připojovací souprava pro WC, Ø 90 mm
- Připojovací koleno 90° z PE-HD, Ø 90 mm
- Přechodka z PE-HD, Ø 90 / 110 mm
- Upevňovací a ochranný materiál
Parametry
| Kód | 111.364.00.6 |
|---|
