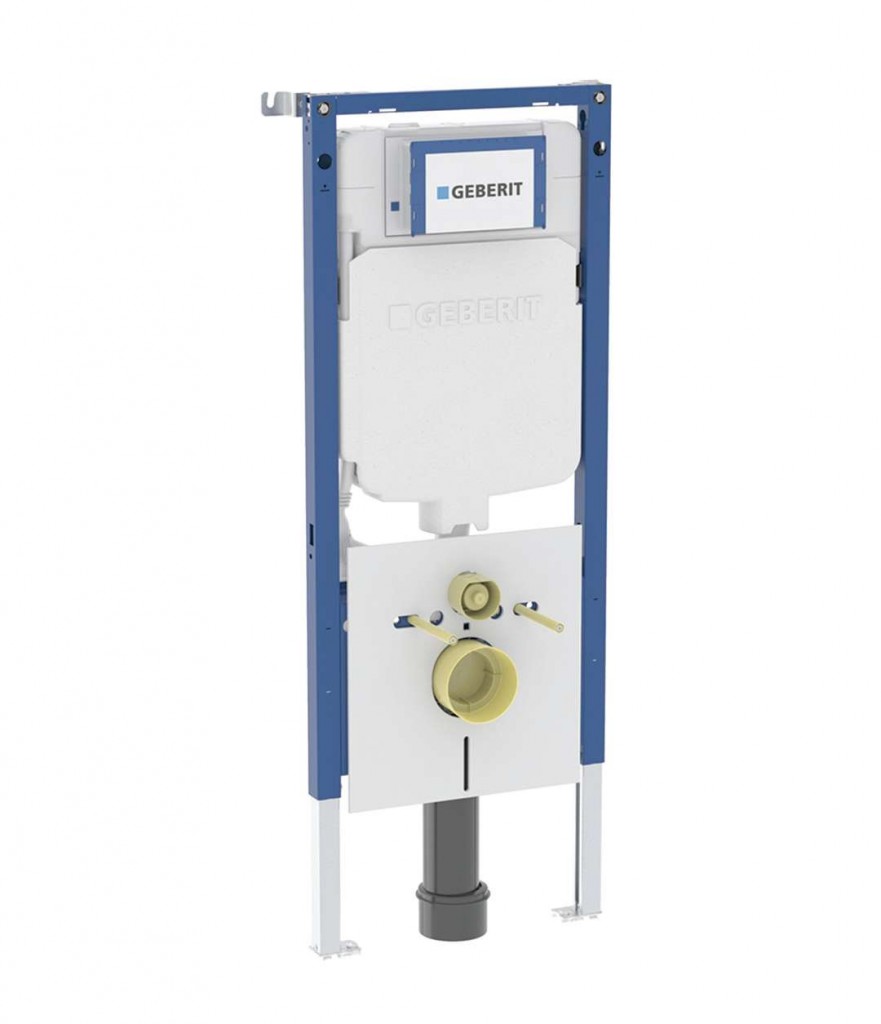

Montážní prvek Duofix pro závěsné WC s nádržkou do stěny Sigma 8 cm, stavební výška 114 cm
Účel použití
- Pro kovové a dřevěné sloupkové stěny
- Pro systémové stěny Geberit Duofix
- K montáži do čelních stěn částečně vysokých nebo vysokých na výšku místnosti
- K montáži do dělicích stěn vysokých na výšku místnosti
- Pro tloušťky podlahy 0–25 cm
- Pro závěsná WC
Vlastnosti
- Staticky samonosný rám, chráněný proti korozi práškovým potahem
- Rám pro závěsná WC s připojovacími rozměry dle EN 33 a vyložením až 70 cm
- S výsuvnou deskou pro boční upevnění nad montážním prvkem na kovové nebo dřevěné profily nebo na systémové stojiny Geberit Duofix
- Alternativní montážní poloha pro nástěnné kotvy
- Patní desky lze otáčet, vhodné pro montáž do U profilů UW 50 a UW 75
- Patní desky lze instalovat do systémové lišty Geberit Duofix bez nářadí, bez dalších komponentů
- Pozinkované podpěry, chráněné proti korozi, s protiskluzovými vlastnostmi
- Připojovací koleno pro montáž bez nářadí v různých hloubkách, rozsah nastavení 80 mm
- Přerušený příčný nosník umožňuje hloubkovou polohu v přední rovině pro vertikální výstupní koleno
- Připojovací koleno prodloužené, k napojení v podlaze
- Splachovací nádržka pod omítku Geberit Sigma 8 cm, s izolací proti orosování
- Pro ovládání zepředu, vhodné pro 1 množství splachování, 2 množství splachování a splachování Start/Stop
- U nastavení z výroby je možné okamžité dodatečné spláchnutí
- Montážní a servisní práce na splachovací nádržce pod omítku bez nářadí
- Přívod vody nahoře vlevo
- Kryt pro hrubou montáž pro servisní otvor s možností zkrácení, chrání před vlhkostí a nečistotami
- S trubkovou chráničkou pro přívodní potrubí vody pro sprchovací WC Geberit AquaClean a pro připojovací kabel
- Upevnění pro přípojku elektřiny
Technické informace
- Rozsah hydraulického tlaku 0,01-1,0 MPa
- Maximální provozní teplota vody 25 ° C
- Množství splachování vody - výrobní nastavení 6 a 3 l
- Rozsah nastavení velkého splachování 4,5 / 6 / 7,5 l
- Rozsah nastavení malého splachování 3/4 l
Rozsah dodávky
- Přívod vody R 1/2, vhodný pro MeplaFix, s integrovaným rohovým ventilem a ručním ovládacím kolečkem
- Kryt pro hrubou montáž pro servisní otvor
- 2 kotvící prvky
- Souprava pro připojení WC, Ø 90 mm
- Připojovací koleno 90° z PE-HD, Ø 90 mm
- Přechodka, PE-HD, Ø 90/110 mm
- Souprava pro tlumení hluku
- Upevňovací a ochranný materiál
Souprava pro předstěnovou montáž není součástí dodávky, je třeba objednat zvlášť
Parametry
| Kód | 111.794.00.2 |
|---|
