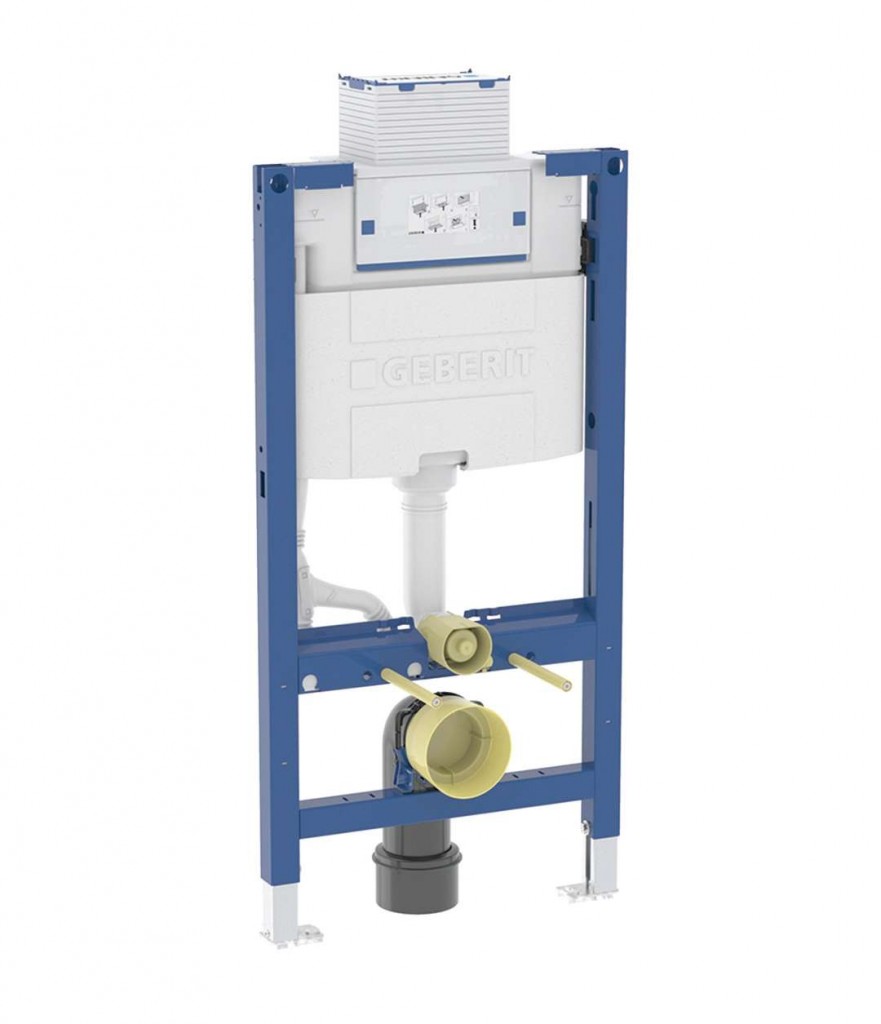

Montážní prvek Duofix pro závěsné WC se splachovací nádržkou pod omítku Omega 12 cm
Účel použití
- Pro kovové a dřevěné sloupkové stěny
- Pro systémové stěny Geberit Duofix
- K montáži do částečně vysokých čelních stěn
- Pro tloušťky podlahy 0–25 cm
- Pro závěsná WC
Vlastnosti
- Staticky samonosný rám, chráněný proti korozi práškovým potahem
- Rám pro závěsná WC s připojovacími rozměry dle EN 33 a vyložením až 70 cm
- Rám s vrtanými otvory Ø 9 mm pro upevnění do dřevěné konstrukce
- Patní desky lze otáčet, vhodné pro montáž do U profilů UW 50 a UW 75
- Patní desky lze instalovat do systémové lišty Geberit Duofix bez nářadí, bez dalších komponentů
- Pozinkované podpěry, chráněné proti korozi, s protiskluzovými vlastnostmi
- Připojovací koleno pro montáž bez nářadí v různých hloubkách, rozsah nastavení 45 mm
- Splachovací nádržka pod omítku Geberit Omega 12 cm, s izolací proti orosování
- Pro ovládání shora nebo zepředu, vhodné pro 2 množství splachování
- U nastavení z výroby je možné okamžité dodatečné spláchnutí
- Montážní a servisní práce na splachovací nádržce pod omítku bez nářadí
- Boční přívod vody vlevo nebo vzadu vlevo
- Kryt pro hrubou montáž pro servisní otvor s možností zkrácení, chrání před vlhkostí a nečistotami
- S trubkovou chráničkou pro přívodní potrubí vody pro sprchovací WC Geberit AquaClean a pro připojovací kabel
- Možnost upevnění pro přívod elektřiny a Power & Connect Box
Technické informace
- Tlak při průtoku 10–1000 kPa
- Teplota vody max. 25 °C
- Splachovací množství, nastavení ve výrobě6 / 3 l
- Velké splachovací množství – rozsah nastavení4 / 4.5 / 6 / 7.5 l
- Malé splachovací množství – rozsah nastavení2–4 l
- Průtok při tlaku 3 bar 0.16 l/s
- Minimální přetlak 10 kPa
- Výpočtový průtok 0.09 l/s
Rozsah dodávky
- Přívod vody R 1/2, vhodný pro MeplaFix, s integrovaným rohovým ventilem a ručním ovládacím kolečkem
- Kryt pro hrubou montáž pro servisní otvor
- Souprava pro připojení WC, Ø 90 mm
- Odpadní koleno pro WC, PE-HD, Ø 90 mm
- Přechodka, PE-HD, Ø 90/110 mm
- Upevňovací materiál
Neobsahuje ovládací tlačítko
Stavební souprava pro předstěnovou montáž není součástí balení - je třeba objednat samostatně
Parametry
| Kód | 111.030.00.2 |
|---|
