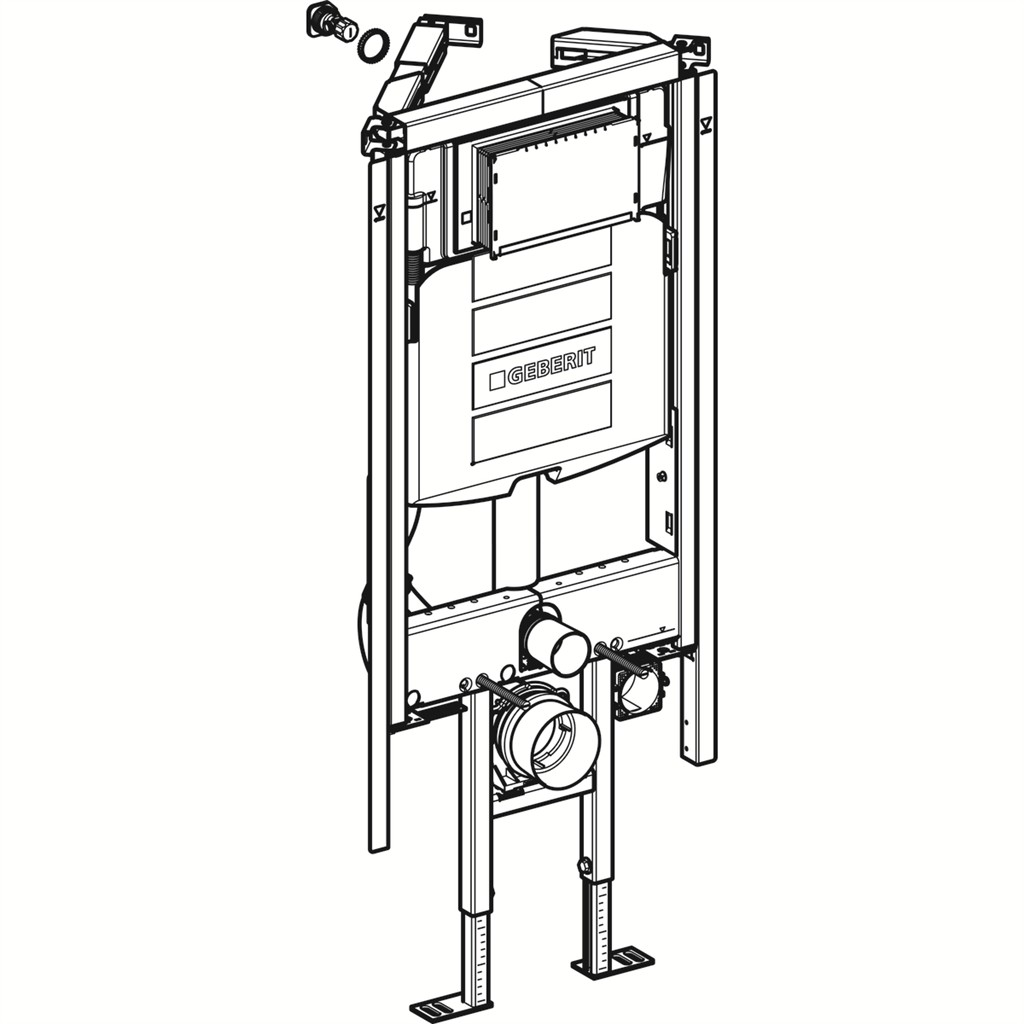

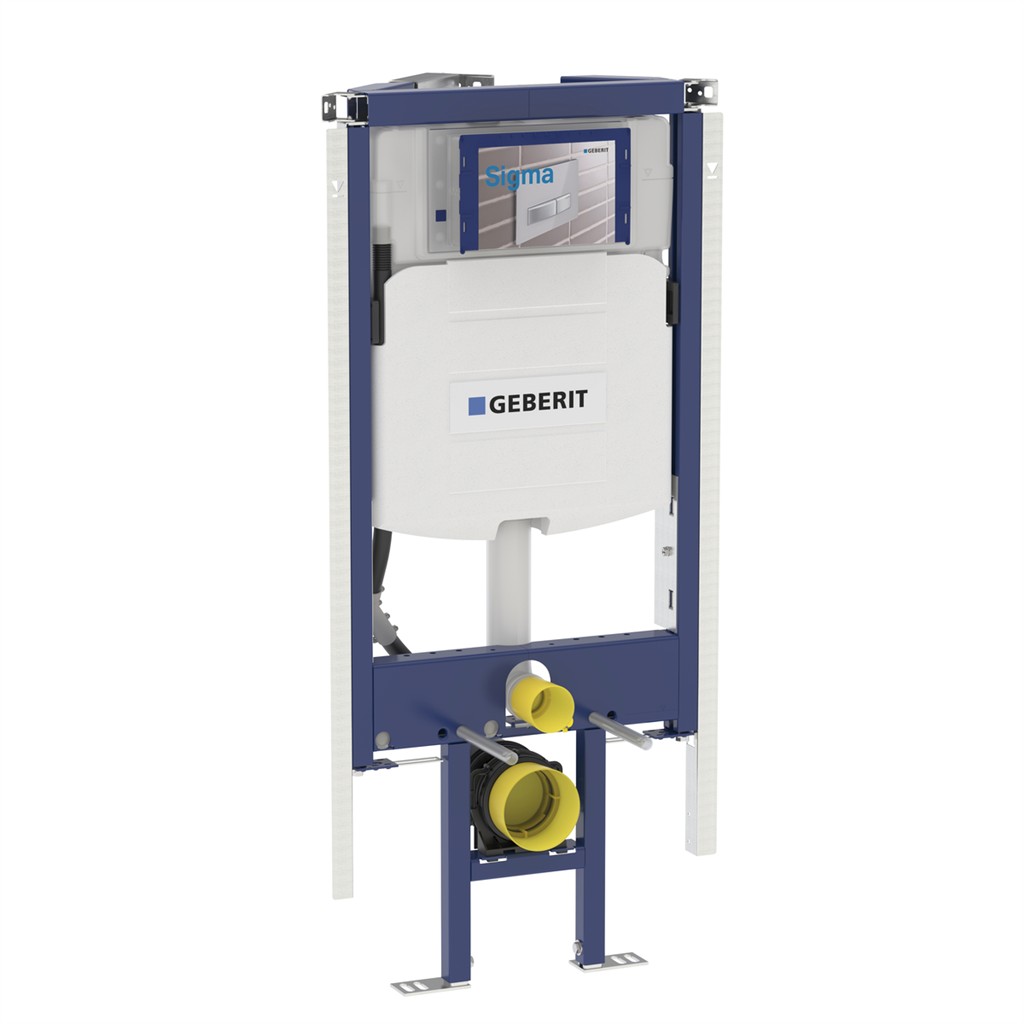

Geberit Duofix rohový pro WC, UP320 111.390.00.5
Účel použití
• Pro konstrukce prováděné suchým procesem
• K montáži do předstěnových instalací částečně vysokých
nebo vysokých na výšku místnosti
• K volně stojící montáži s jednostranným napojením na stěnu
• Pro závěsná WC s připojovacími rozměry podle EN 33:2011
• Pro závěsná WC s vyložením do 62 cm
• Pro 1 množství splachování, 2 množství splachování nebo
splachování Start/Stop
• Pro tloušťky podlahy 0–20 cm
Vlastnosti
• Samonosný rám s nanesenou práškovou barvou
• Upevnění ke stěně variabilní 30°–60°, oboustranně 10 cm
výsuvné
• Zabudované upevnění opláštění vpředu, nahoře a bočně
výsuvné

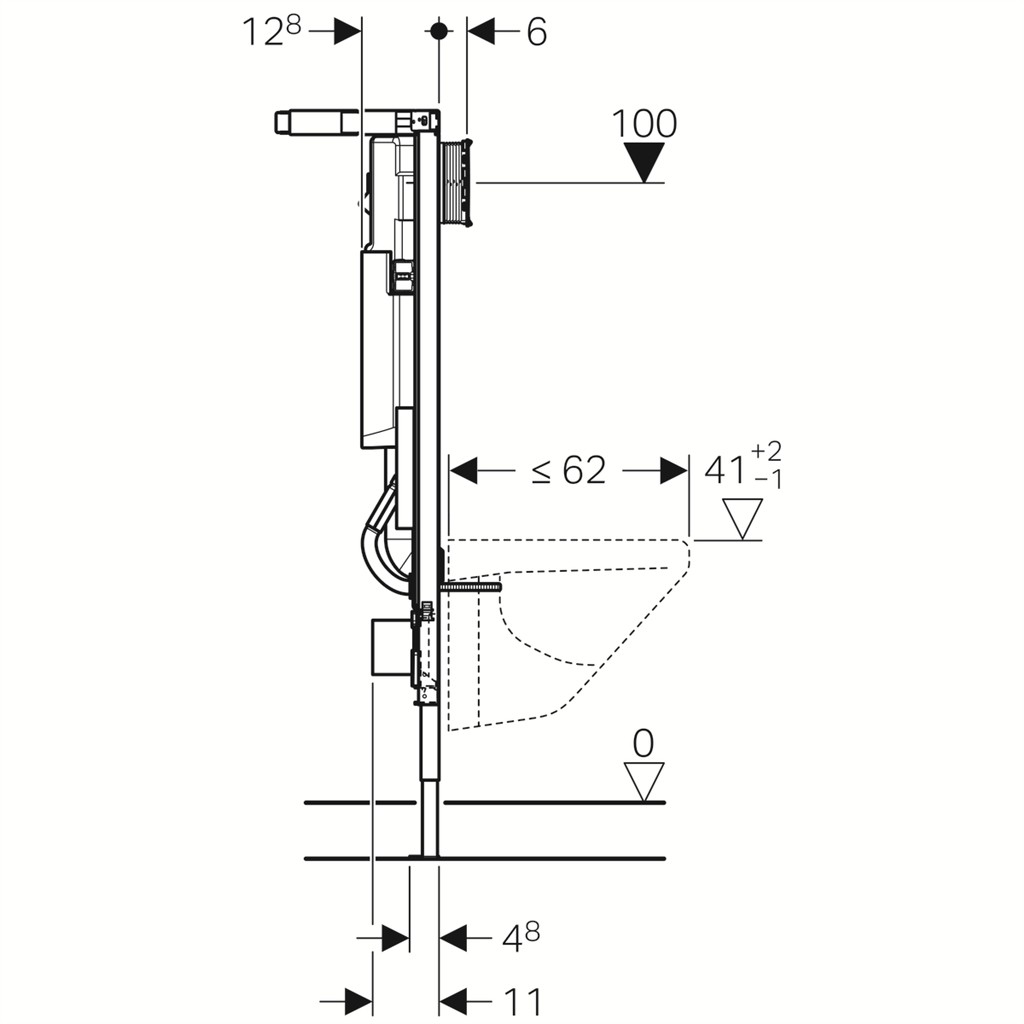

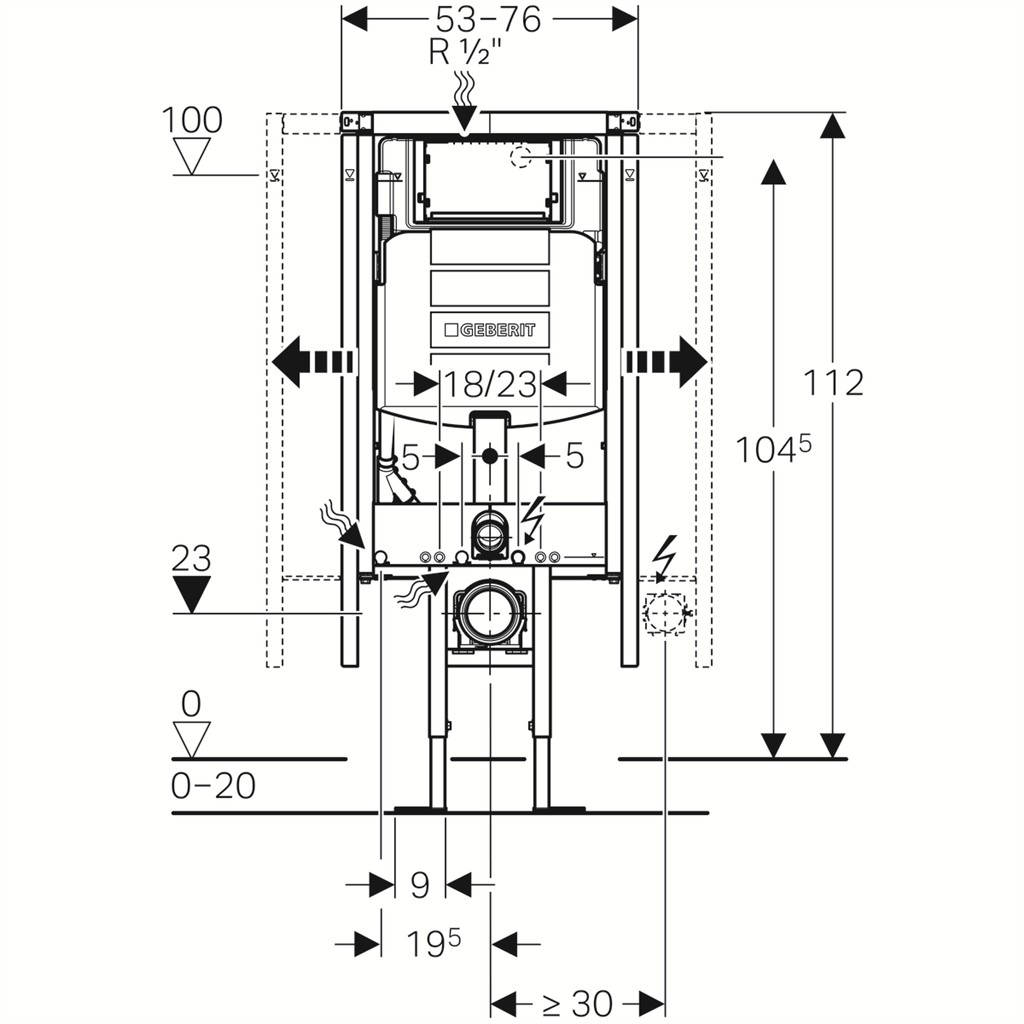

• Minimální a maximální rozměry pro základovou plochu: šířka =
56/76 cm, hloubka = 28/38 cm, délka ramena = 39,6/53,7 cm
• Rám vhodný pro WC keramiku s malou opěrnou plochou (u
obkladu stěny odolného proti tlaku)
• Podpěry pozinkované
• Podpěry nastavitelné 0–20 cm
• Podpěra vsunutá pro boční deformaci kanalizačního potrubí
• Připojovací trubka k montáži bez nářadí
• Upevnění připojovací trubky zvukově izolované
• Splachovací nádržka pod omítku s ovládáním zepředu
• Splachovací nádržka pod omítku izolovaná proti orosování
• U nastavení z výroby je možné okamžité dodatečné spláchnutí
• Montážní a servisní práce na splachovací nádržce pod omítku
bez nářadí
• Přívod vody vzadu nebo nahoře uprostřed
• Kryt pro hrubou montáž pro servisní otvor chrání před vlhkostí
a nečistotami
• Kryt pro hrubou montáž pro servisní otvor s možností zkrácení
• Vybaven trubkovou chráničkou pro přívodní potrubí k připojení
sprchovacích WC Geberit AquaClean
• S možností upevnění pro přívod elektřiny
Technické údaje
Tlak při průtoku 10-1000 kPa
Maximální teplota vody 25 °C
Splachovací množství, nastavení ve výrobě 6 a 3 l
Velké splachovací množství, rozsah nastavení 4.5 / 6 / 7.5 l
Malé splachovací množství, rozsah nastavení 3-4 l
Výpočtový průtok 0.11 l/s
Minimální přetlak pro výpočtový průtok 50 kPa
Obsah dodávky
• Přívod vody R 1/2", vhodný pro MF, s integrovaným rohovým
ventilem a ručním ovládacím kolečkem
• Kryt pro hrubou montáž pro servisní otvor
• Odpadní připojovací sada pro WC, o 90 mm
• Připojovací trubka z PE-HD, o 90 mm
• Přechodka z PE-HD, o 90 / 110 mm
• 2 ochranné zátky
• 2 závitové tyče M12
• Krabice pod omítku pro provrtaný otvor o 68 mm, pro přívod
elektřiny
• Upevňovací materiál
• Napojení pro jednostranné připojení na stěně
