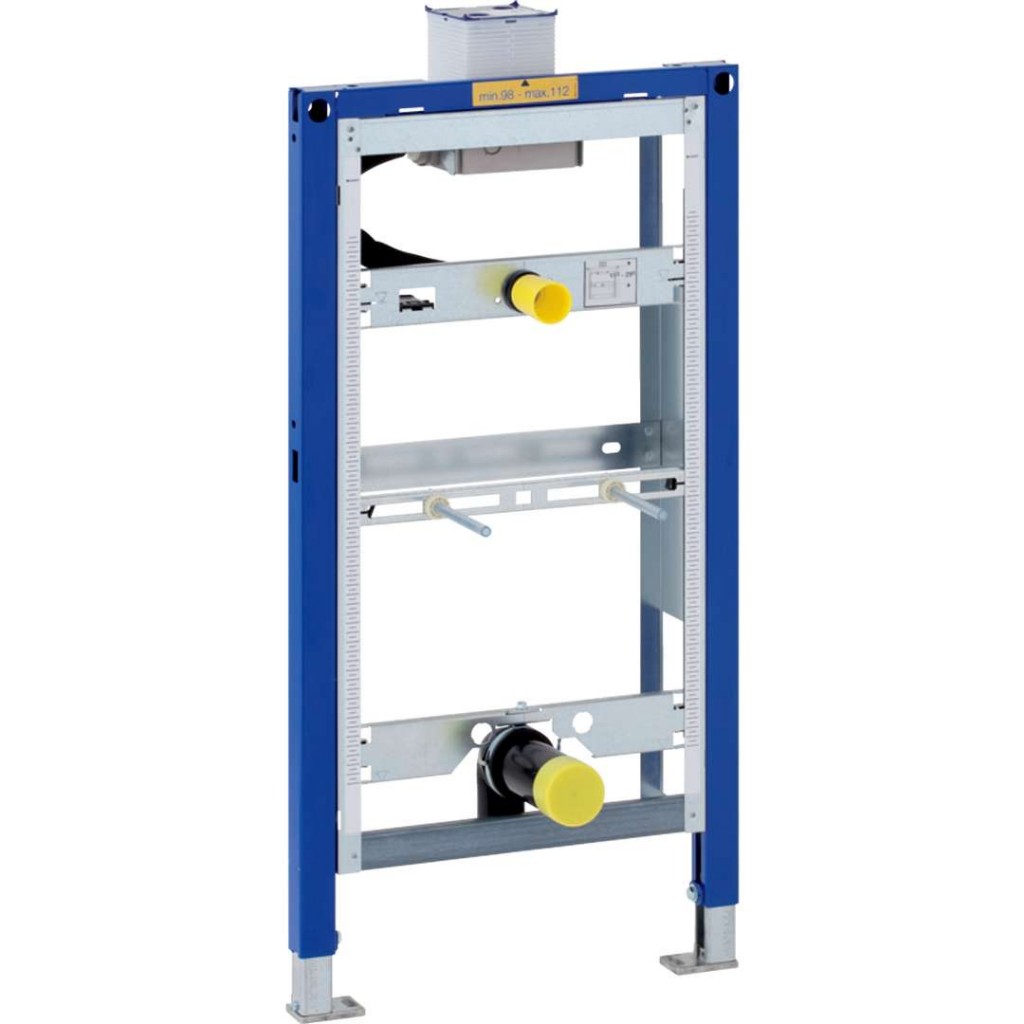

Instalační univerzální prvek Duofix pro pisoár, pro ovládání shora
- stavební výška: 98 cm (H)
- rozměry: B = 50 cm, T = 16,5 cm
Účel použití
- Pro konstrukce prováděné suchým procesem
- K montáži do částečně vysokých předstěnových instalací
- K montáži do částečně vysokých systémových stěn Geberit Duofix
- K montáži pisoárů
- K montáži pneumatických ovládání splachování pisoárů Geberit (od roku výroby 2009)
- Pro tloušťky podlahy 0-20 cm
Vlastnosti
- Samonosný rám s nanesenou práškovou barvou
- Rám s vrtanými otvory Ø 9 mm pro upevnění do dřevěné konstrukce
- Podpěry pozinkované
- Podpěry nastavitelné 0-20 cm
- Podpěry s protiskluzovou úpravou
- Patní desky otočné
- Hloubka patní desky vhodná k montáži do U profilů UW 50 a UW 75 a do systémových profilůGeberit Duofix
- Univerzální krabice pod omítku pro ovládání splachování pisoárů Geberit
- Přívod vody vpravo na krabici pod omítku
- Přívod vody vhodný pro MasterFix a MeplaFix
- Nástěnka k montáži bez nářadí
- Předinstalovaný uzavírací ventil s regulací
- Se zabudovanou trubkovou chráničkou k vyplachování potrubí
- Kryt pro hrubou montáž pro servisní otvor 10,5 x 10,5 cm s možností zkrácení bez nářadí
- Přívodní hadice ohýbatelná
- Přívodní hadice s vedením k zabránění stojící vodě
- Upevnění pro přívod Ø 32 mm výškově nastavitelné
- Upevnění pro připojovací koleno výškově nastavitelné a zvukově izolované
- Upevnění pisoárů M8, nastavitelná na šířku a výšku
- Příčné nosníky s označením středu, nastavitelné bez nářadí
- Dodatečné upevnění pro pisoár s příslušenstvím možné
- S příslušenstvím přestavitelné na pisoáry s ostřikovací hlavicí
Technické údaje
- Tlak při průtoku: 100-800 kPa
- Maximální zkušební tlak vody: 1600 kPa
- Maximální zkušební tlak vzduchu/ inertního plynu: 300 kPa
- Maximální teplota vody: 30 °C
- Průtok při tlaku 1 bar bez omezovače průtoku: 0.3 l/s
- Průtok při tlaku 1 bar s omezovačem průtoku: 0.18 l/s
Obsah dodávky
- Nástěnka R 1/2"
- Kryt pro hrubou montáž s víkem
- Připojovací trubka mezi přívodem Ø 32 mm a pisoárem, s těsněním na pisoáru
- Ochranná zátka
- Připojovací koleno z PE-HD, Ø 63/ 50 mm
- Ochranné víčko
- Těsnění Ø 57/ 50 mm
- Zápachová uzávěrka pro pisoár Ø 50 mm, s těsněním na pisoár
- 2 závitové tyče M8
- Upevňovací materiál
- stavební souprava pro předstěnovou montáž není součástí balení - je třeba objednat samostatně
Parametry
| Kód | 111.617.00.1 |
|---|
