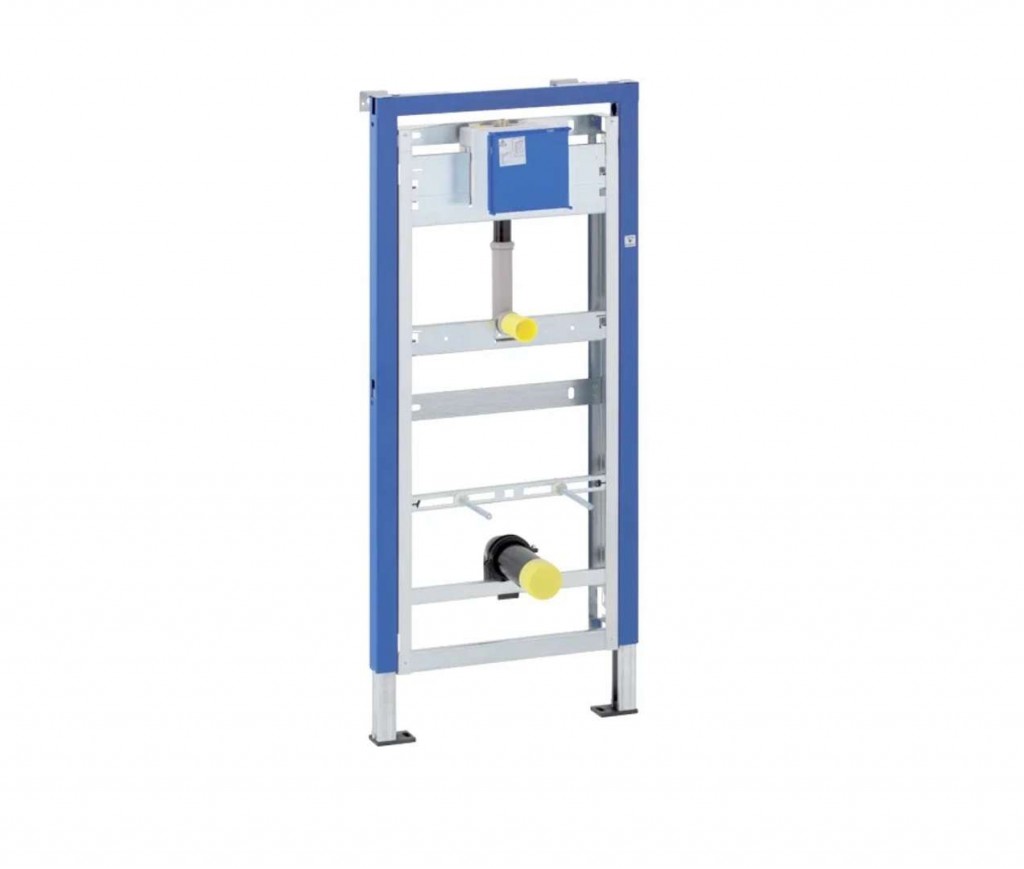

Montážní prvek Geberit Duofix pro pisoár, 130 cm, univerzální
- pro konstrukce prováděné suchým procesem
- k montáži do předstěnových instalací částečně vysokých nebo vysokých na výšku místnosti
- k montáži do instalačních stěn vysokých na výšku místnosti
- k montáži pisoárů
- pro montáž ovládání splachování pisoárů Basic (od roku výroby 2013)
- pro tloušťky podlahy 0–20 cm
- nevhodný pro pisoáry s ostřikovací hlavicí
Vlastnosti
- statický samonosný rám, chráněný proti korozi práškovým potahem
- rám nahoře otevřený, s vrtanými otvory o průměru 9 mm pro upevnění do dřevěné konstrukce
- rám s otvory pro umístění soupravy pro kotvení do stěny Geberit Duofix pro instalační prvky s nahoře otevřeným rámem
- pozinkované podpěry, nastavitelné 0–20 cm
- patní desky z plastu
- hloubka patní desky vhodná k montáži do U profilů UW 50
- univerzální krabice pod omítku pro ovládání splachování pisoárů Geberit
- svorka pro připojení elektřiny pro přívod elektřiny v krabici pod omítku
- přívod vody nahoře na krabici pod omítku
- přívod vody vhodný pro MasterFix a MeplaFix
- nástěnka k montáži bez nářadí
- předinstalovaný uzavírací ventil s regulací
- se zabudovanou trubkovou chráničkou k vyplachování potrubí
- kryt pro hrubou montáž pro servisní otvor 13,5 x 13,5 cm s možností zkrácení bez nářadí
- upevnění pro přívod, průměr 32 mm výškově nastavitelné
- upevnění pro připojovací koleno výškově nastavitelné a zvukově izolované
- upevnění pisoárů M8, nastavitelná na šířku a výšku
- dodatečné upevnění pro pisoár s příslušenstvím možné
Technické parametry
- tlak při průtoku: 100 - 800 kPa
- zkušební tlak vody: 1600 kPa
- zkušební tlak vzduch / inertní plyn max.: 300 kPa
- teplota vody max. 30 °C
- průtok při tlaku 1 bar bez omezovače průtoku: 0.3 l/s
- průtok při tlaku 1 bar s omezovačem průtoku: 0.18 l/s
- materiál: ocel
Obsah balení
- nástěnka R 1/2"
- kryt pro hrubou montáž
- 2 soupravy pro ukotvení do stěny
- připojovací trubka mezi přívodem průměr 32 mm a pisoárem, s těsněním na pisoáru
- ochranná zátka
- připojovací koleno z PE-HD, průměr 63 / 50 mm
- ochranné víčko
- těsnění průměr 57 / 50 mm
- zápachová uzávěrka pro pisoár průměr 50 mm, s těsněním na pisoár
- příčný nosník pro upevnění opláštění
- 2 závitové tyče M8
- upevňovací materiál
Parametry
| Kód | 458.603.00.5 |
|---|
