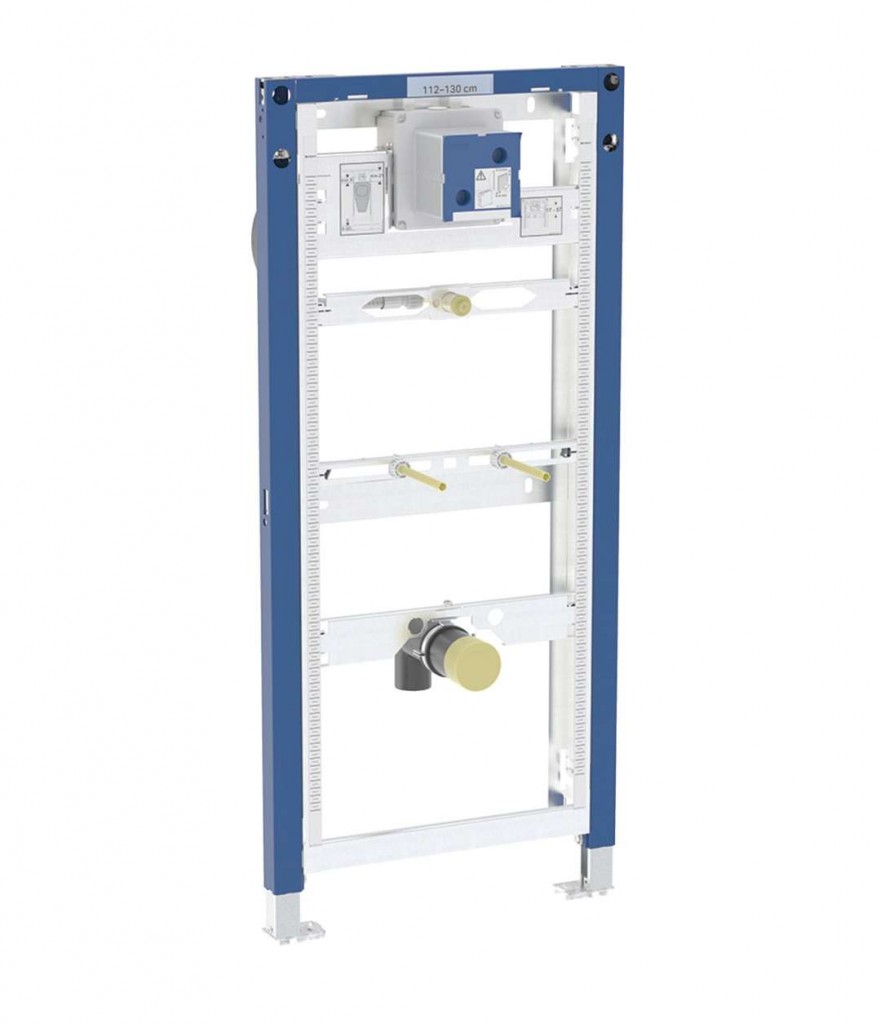

Montážní prvek Duofix pro pisoár, stavební výška 112–130 cm, univerzální, pro ostřikovací hlavici
Účel použití
- pro kovové a dřevěné sloupkové stěny
- pro systémové stěny Geberit Duofix
- k montáži do čelních stěn částečně vysokých nebo vysokých na výšku místnosti
- k montáži do dělicích stěn vysokých na výšku místnosti
- pro tloušťky podlahy 0–25 cm
- k montáži pisoárů
- pro pisoáry Preda
- pro pisoáry Selva
- pro pisoáry Tamina
- pro pisoáry Narva
- pro instalaci ovládání pisoárů Geberit
Vlastnosti
- staticky samonosný rám, chráněný proti korozi práškovým potahem
- s výsuvnou deskou pro boční upevnění nad montážním prvkem na kovové nebo dřevěné profily nebo na systémové stojiny Geberit Duofix
- alternativní montážní poloha pro nástěnné kotvy
- patní desky lze otáčet, vhodné pro montáž do U profilů UW 50 a UW 75
- patní desky lze instalovat do systémové lišty Geberit Duofix bez nářadí, bez dalších komponentů
- pozinkované podpěry, chráněné proti korozi, s protiskluzovými vlastnostmi

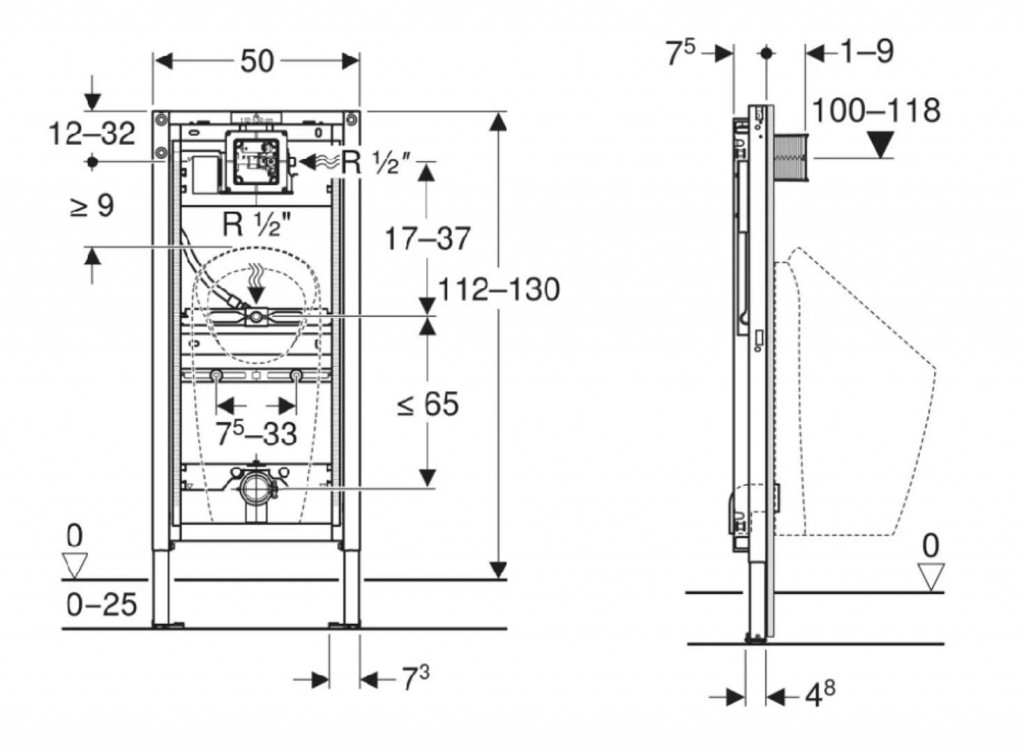

- výška prvku přizpůsobitelná pisoáru, 112–130 cm
- pozice pro připojení pisoáru Preda nastaveny
- univerzální krabice pod omítku pro ovládání splachování pisoárů Geberit
- svorka pro připojení elektřiny pro přívod elektřiny v krabici pod omítku
- přívod vody vpravo na krabici pod omítku
- přívod vody vhodný pro MasterFix a MeplaFix
- nástěnka k montáži bez nářadí
- předinstalovaný uzavírací ventil s regulací
- se zabudovanou trubkovou chráničkou k vyplachování potrubí
- kryt pro hrubou montáž pro servisní otvor 10,5 x 10,5 cm s možností zkrácení bez nářadí
- přívodní hadice ohýbatelná
- přívodní hadice s vedením k zabránění stojící vodě
- upevnění pro přívod Rp 1/2" výškově a stranově nastavitelné
- upevnění pro připojovací koleno výškově nastavitelné a zvukově izolované
- upevnění pisoárů M8, nastavitelná na šířku a výšku
- příčné nosníky s označením středu, nastavitelné bez nářadí
- značení pozic pro připojení pisoáru Preda a Selva
- dodatečné upevnění pro pisoár s příslušenstvím možné
Technické informace
- rozsah tlaku vody 0.1–0.8 MPa
- maximální zkušební tlak vody 1.6 MPa
- maximální zkušební tlak vzduchu / inertního plynu 0.3 MPa
- maximální provozní teplota vody 30 °C
- průtok při tlaku 0.1 MPa s omezovačem průtoku 0,18 l/s
- průtok při tlaku 0.1 MPa bez omezovače průtoku 0.3 l/s
Rozsah dodávky
- připojovací koleno R 1/2
- kryt pro hrubou montáž s víkem
- redukované odpadní koleno PE-HD, Ø 63 mm na Ø 50 mm
- těsnění Ø 57/50 mm
- zápachová uzávěrka pro pisoár Ø 50 mm, s těsněním k pisoáru
- upevňovací a ochranný materiál
Souprava pro předstěnovou montáž není součástí dodávky, je třeba objednat zvlášť
Parametry
| Kód | 111.676.00.2 |
|---|
