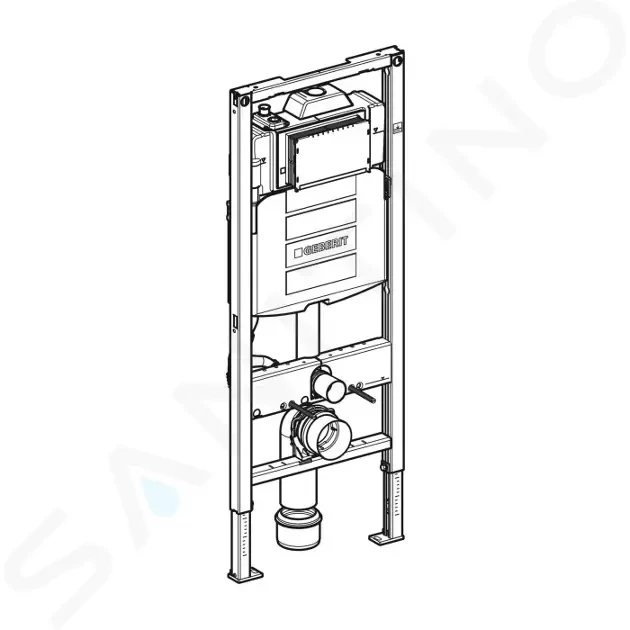

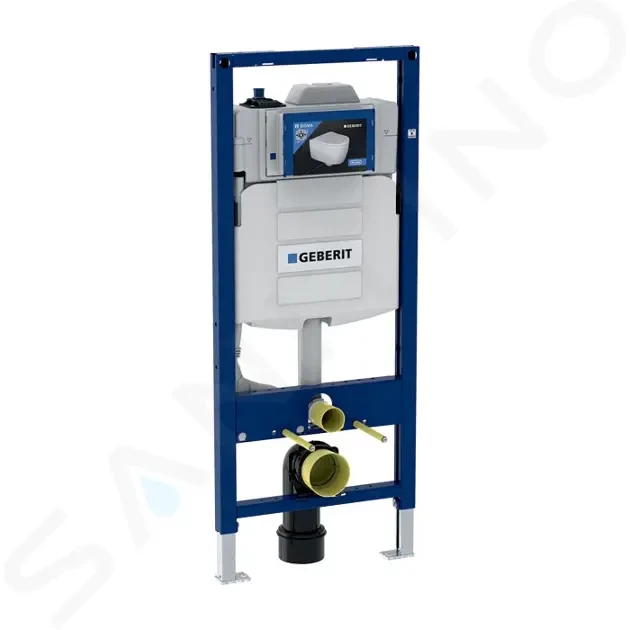

Montážní prvek Duofix pro závěsné WC se splachovací nádržkou pod omítku Sigma 12 cm,
pro hygienický proplach s přípojkou vody
Účel použití
- k montáži do předstěnových instalací částečně vysokých nebo vysokých na výšku místnosti
- k montáži do instalačních stěn vysokých na výšku místnosti
- k montáži do systémových stěn Geberit Duofix částečně vysokých nebo vysokých na výšku místnosti

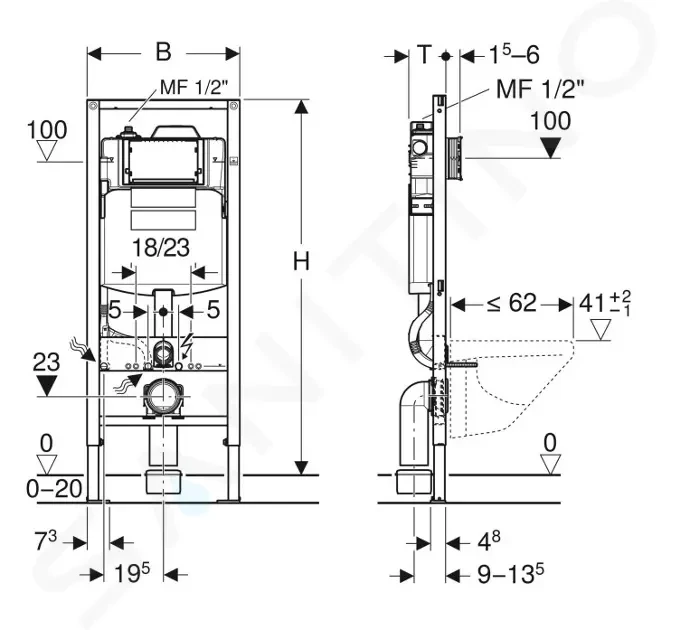

- pro závěsná WC s připojovacími rozměry podle EN 33:2011
- pro závěsná WC s vyložením do 62 cm
- pro 1-činné, 2-činné nebo Start/Stop splachování
- pro tloušťku podlahy 0-20 cm
- k prevenci zárodků
- k zabránění stagnace v potrubích pitné vody
- k zabudování do řadových potrubních systémů
Vlastnosti
- samonosný rám s nanesenou práškovou barvou
- rám s vrtanými otvory Ø 9 mm pro upevnění do dřevěné konstrukce
- podpěry pozinkované s protiskluzovou úpravou, nastavitelné 0–20 cm
- patní desky otočné
- hloubka patní desky vhodná k montáži do U profilů UW 50 a UW 75 a do systémových profilů Geberit Duofix
- připojovací koleno pro montáž bez nářadí v různých hloubkách, rozsah nastavení 45 mm
- odhlučněné upevnění připojovacího kolena
- splachovací nádržka pod omítku s ovládáním zepředu, s izolací proti orosování
- u nastavení z výroby je možné okamžité dodatečné spláchnutí
- kryt pro hrubou montáž pro servisní otvor s možností zkrácení, chrání před vlhkostí a nečistotami
- vybaven trubkovou chráničkou pro přívodní potrubí k připojení sprchovacích WC Geberit AquaClean
- s možností upevnění pro přívod elektřiny
- volitelné programy splachování (čas nebo interval)
- kompatibilní s Geberit SetApp
- obsluha a první uvedení do provozu pomocí Geberit SetApp
Technické údaje
- provozní napětí: 12 V DC
- příkon/příkon v klidu: 7.2 W /1 W
- tlak při průtoku: 10-1000 kPa
- maximální teplota studené vody: 25 °C
- splachovací množství (nastavení ve výrobě pro splachovací nádržku): 3 l a 6 l
- velké splachovací množství (rozsah nastavení pro splachovací nádržku): 4 / 4.5 / 6 / 7.5 l
- malé splachovací množství (rozsah nastavení pro splachovací nádržku): 2 - 4 l
- výpočtový průtok: 0.11 l/s
- minimální přetlak pro výpočtový průtok: 50 kPa
- splachovací výkon každého elektromagnetického ventilu: 4 l/min
- interval spláchnutí, nastavení ve výrobě: 72 h
- interval spláchnutí, nastavení ve výrobě:180 s
- maximální doba proplachování na den a elektromag. ventil: 10 min
- maximální splachovací množství na den elektromag. ventil: 40 l
- minimal flush interval: 24 h
- IP45
Obsah balení
- kryt pro hrubou montáž pro servisní otvor
- připojovací souprava pro WC, Ø 90 mm
- připojovací koleno 90° z PE-HD, Ø 90 mm
- 2 ochranné zátky
- 2 závitové tyče M12
- přechodka z PE-HD, Ø 90 / 110 mm
- jednotka s elektromagnetickým ventilem s pojistným kolíkem a omezovačem průtoku
- upevňovací materiál
- síťový zdroj 230 V/ 12 V /50 Hz s výstupním kabelem o délce 5 m
- řídící jednotka
Parametry
| Kód | 111.023.00.1 |
|---|
