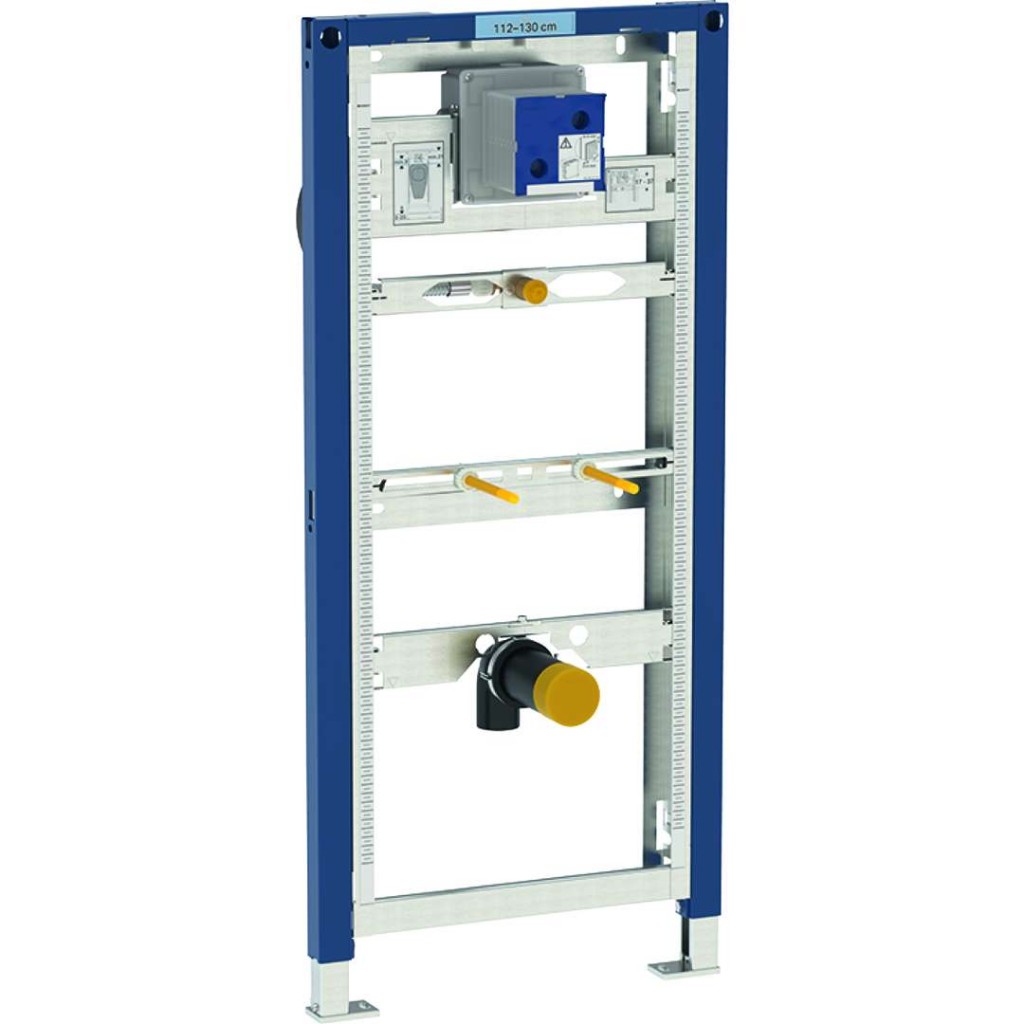

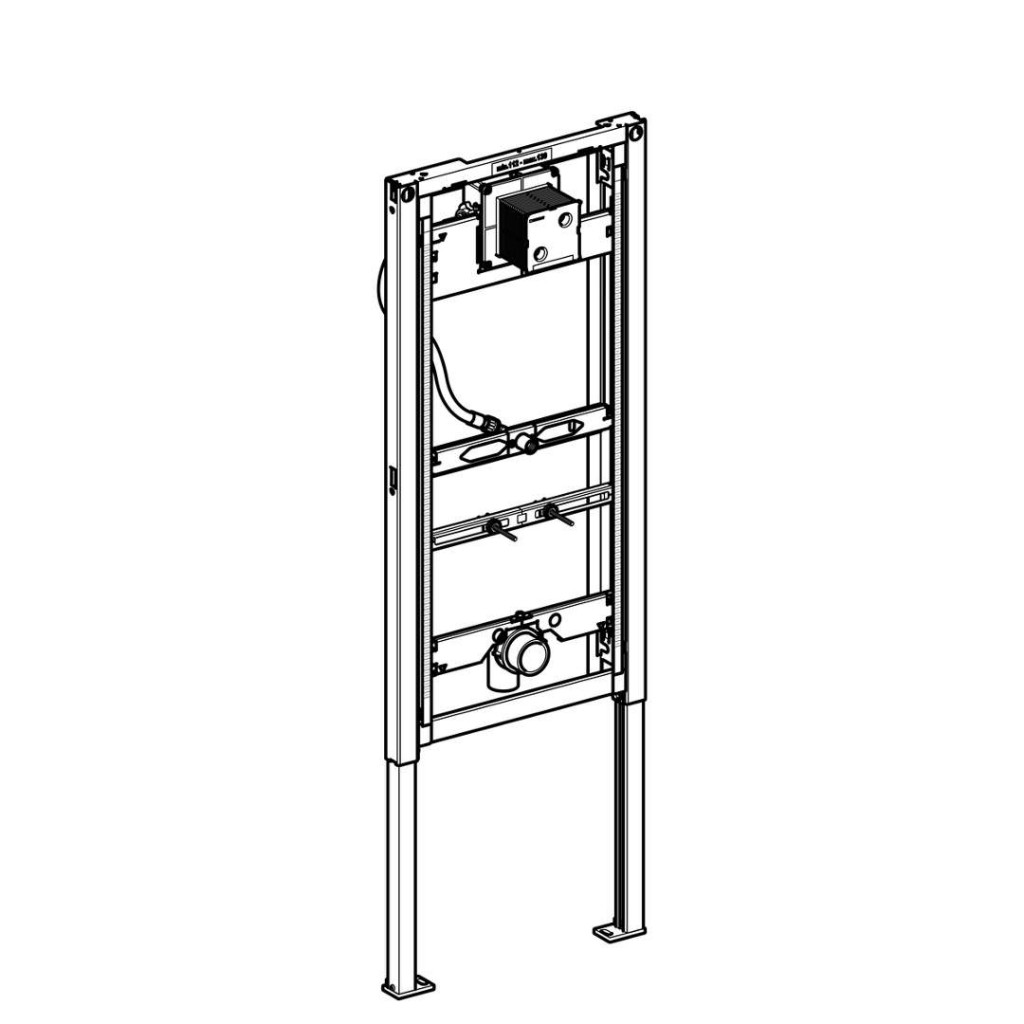

Montážní prvek Duofix pro pisoár, stavební výška 112–130 cm, univerzální, pro ostřikovací hlavici
Účel použití
- Pro zabudování do systémové stěny Duofix na celou výšku místnosti
- Pro zabudování do lehké příčky na celou výšku místnosti
- Pro tloušťku podlahy 0–20 cm
- Pro zabudování do částečně vysoké systémové stěny Duofix před masivní stěnou nebo stěnou prováděnou suchým procesem
- Pro montáž před masivní stěnou nebo stěnou prováděnou suchým procesem
- Pro zabudování do předstěnové instalace na částečnou nebo celou výšku místnosti před masivní stěnou nebo stěnou prováděnou suchým procesem
- Pro montáž pisoáru
- Pro pisoáry Geberit Preda
- Pro pisoáry Geberit Selva
- Pro montáž ovládání splachování pisoárů Geberit (od roku výroby 2009)
Vlastnosti
- Rám s otvory ø 9 mm pro upevnění do dřevěných konstrukcí
- Pozinkované podpěry, plynule nastavitelné 0–20 cm
- Samonosný prvek
- Rám s C-profilem 4/4 cm
- Povrch rámu upravený práškovou barvou, barva Geberit modrá
- Podpěry o 5 cm zásuvné
- Patní desky otočné, pro montáž do profilů UW50 a UW75
- Podpěry s brzdícími prvky, pro vyrovnání prvku bez nářadí

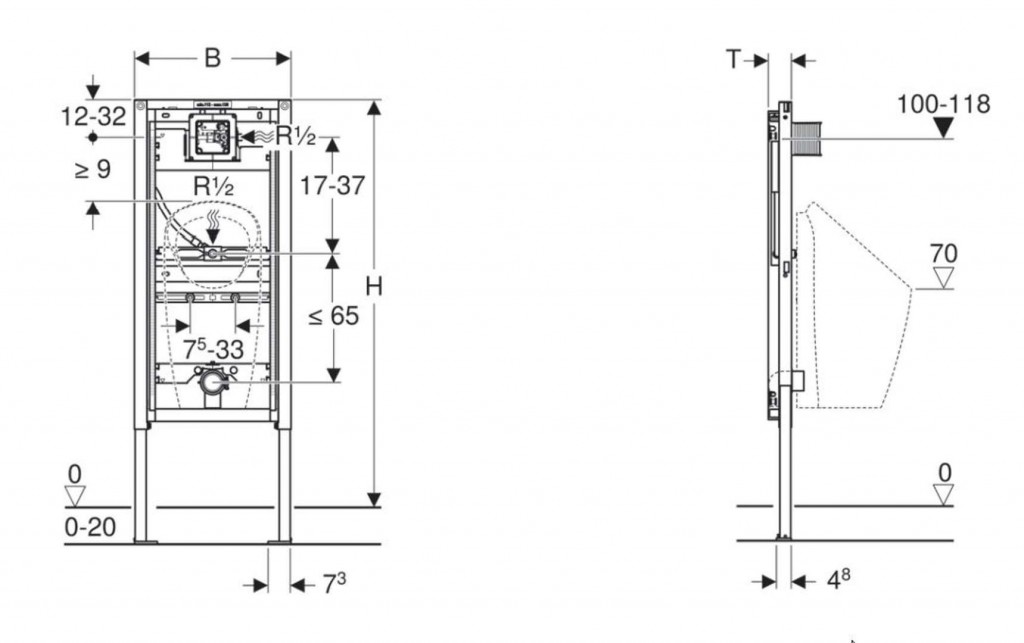

- Výška prvku od 112 cm do 130 cm, v závislosti na druhu keramiky pisoáru
- Připojovací polohy pro pisoár Geberit Preda jsou nastaveny
- Univerzální krabice pod omítku pro ovládání splachování pisoárů Geberit
- Svorky pro připojení elektřiny k dispozici
- Přívod vody vpravo na krabici pod omítku
- Přívod vody 1/2", vhodný pro MeplaFix
- Přívod vody pro montáž bez nářadí
- Uzavírací a regulační ventil předmontovaný
- Propojovací trubka k propláchnutí potrubí
- Kryt pro hrubou montáž pro servisní otvor 10,5 x 10,5 cm s možností zkrácení bez nářadí
- Ohýbatelná vyplachovací hadice, s vedením proti hromadění stojaté vody
- Upevnění pro přívod Rp 1/2 výškově a stranově nastavitelné
- Upevnění připojovacího kolena výškově nastavitelné a zvukově izolované
- Upevnění pisoáru pomocí závitové tyče M8, nastavitelná výška a rozteč
- Příčné nosníky se středovou značkou, nastavení lze upravit bez nářadí
- Značky připojovacích poloh pro pisoár Geberit Preda a Selva
- Přídavné připevnění keramiky je možné pomocí příslušenství
Technické informace
- Rozsah tlaku vody 0.1–0.8 MPa
- Maximální zkušební tlak vody 1.6 MPa
- Maximální zkušební tlak vzduchu / inertního plynu 0.3 MPa
- Maximální provozní teplota vody 30 °C
- Průtok při tlaku 0.1 MPa s omezovačem průtoku 0,24 l/s
- Průtok při tlaku 0.1 MPa bez omezovače průtoku 0.3 l/s
Rozsah dodávky
- Připojovací koleno R 1/2
- Kryt pro hrubou montáž s víkem
- Ochranná zátka
- Redukované odpadní koleno PE-HD, ø 63 mm na ø 50 mm, s těsněním pro zápachovou uzávěrku
- Ochranná krytka
- Těsnění ø 57/50 mm
- Zápachová uzávěrka pro pisoár ø 50 mm, s těsněním k pisoáru
- 2 závitové tyče M8 pro upevnění pisoáru
- Upevňovací materiál
Souprava pro předstěnovou montáž není součástí dodávky, je třeba objednat zvlášť
Parametry
| Kód | 111.676.00.1 |
|---|
