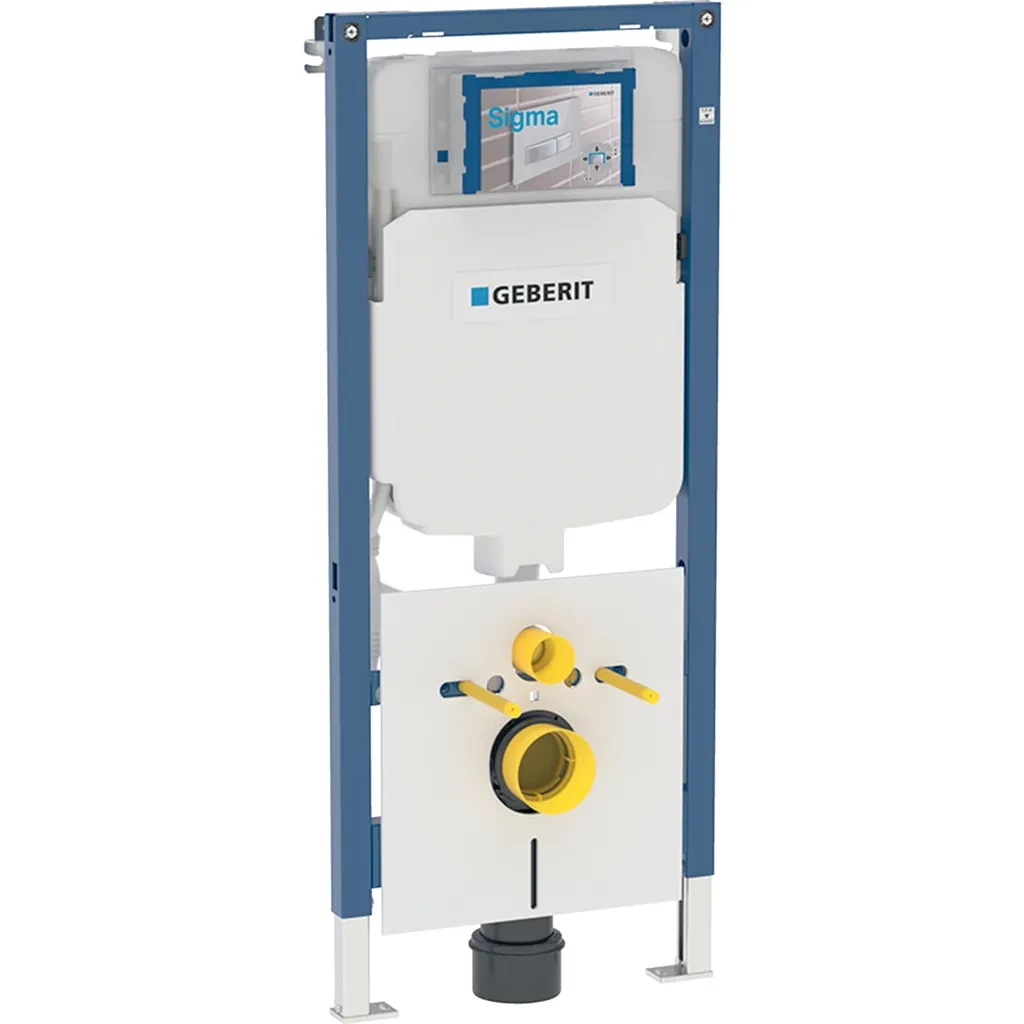

Montážní prvek Geberit Duofix pro závěsné WC, 114 cm, se splachovací nádržkou pod omítku Sigma 8 cm
Účel použití
• Pro konstrukce prováděné suchým procesem
• K montáži do předstěnových instalací částečně vysokých
nebo vysokých na výšku místnosti
• K montáži do instalačních stěn vysokých na výšku místnosti
• Pro závěsná WC s připojovacími rozměry podle EN 33:2011

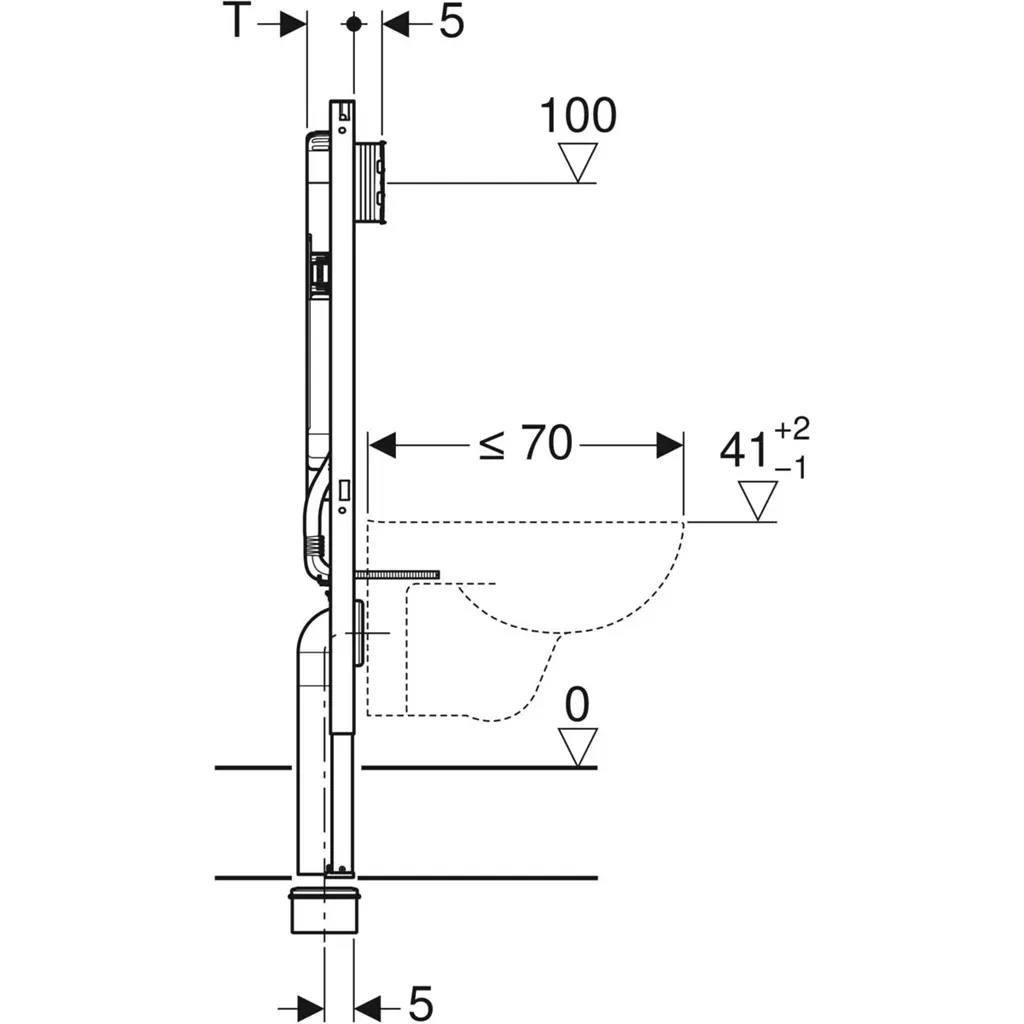

• Pro závěsná WC s vyložením do 70 cm
• Pro 1 množství splachování, 2 množství splachování nebo
splachování Start/Stop

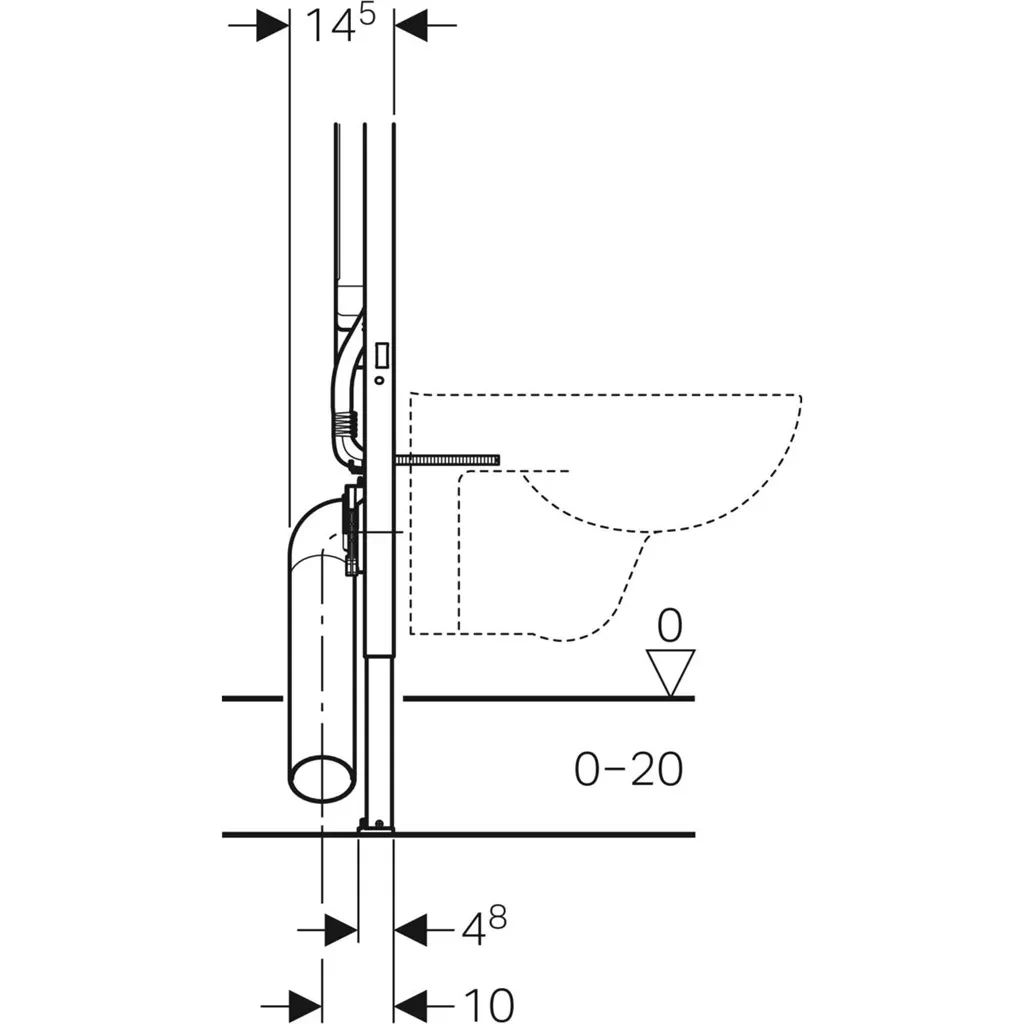

• Pro tloušťky podlahy 0–20 cm
Vlastnosti
• Samonosný rám s nanesenou práškovou barvou
• Rám s vrtanými otvory o 9 mm pro upevnění do dřevěné konstrukce
• Rám připravený pro podpěry u WC keramik s malou opěrnou plochou
• Podpěry pozinkované
• Podpěry plynule výškově nastavitelné 0–20 cm
• Podpěry s protiskluzovou úpravou
• Hloubka patní desky vhodná k montáži do U profilů UW 50 a do systémových profilů Geberit Duofix
• Připojovací koleno pro montáž bez nářadí v různých hloubkových polohách
• Upevnění připojovacího koleno zvukově izolované
. Připojovací koleno prodloužené, k napojení v podlaze
• Splachovací nádržka pod omítku s ovládáním zepředu
• Splachovací nádržka pod omítku izolovaná proti orosování
• U nastavení z výroby je možné okamžité dodatečné spláchnutí
• Montážní a servisní práce na splachovací nádržce pod omítku bez nářadí
• Přívod vody nahoře vlevo
• Kryt pro hrubou montáž pro servisní otvor chrání před vlhkostí a nečistotami
• Kryt pro hrubou montáž pro servisní otvor s možností zkrácení
• Vybaven trubkovou chráničkou pro přívodní potrubí k připojení sprchovacích WC Geberit AquaClean
• S možností upevnění pro přívod elektřiny
Technické údaje
Tlak při průtoku 10-1000 kPa
Maximální teplota vody 25 °C
Splachovací množství, nastavení ve výrobě 6 a 3 l
Velké splachovací množství, rozsah nastavení 4.5 / 6 / 7.5 l
Malé splachovací množství, rozsah nastavení 3-4 l

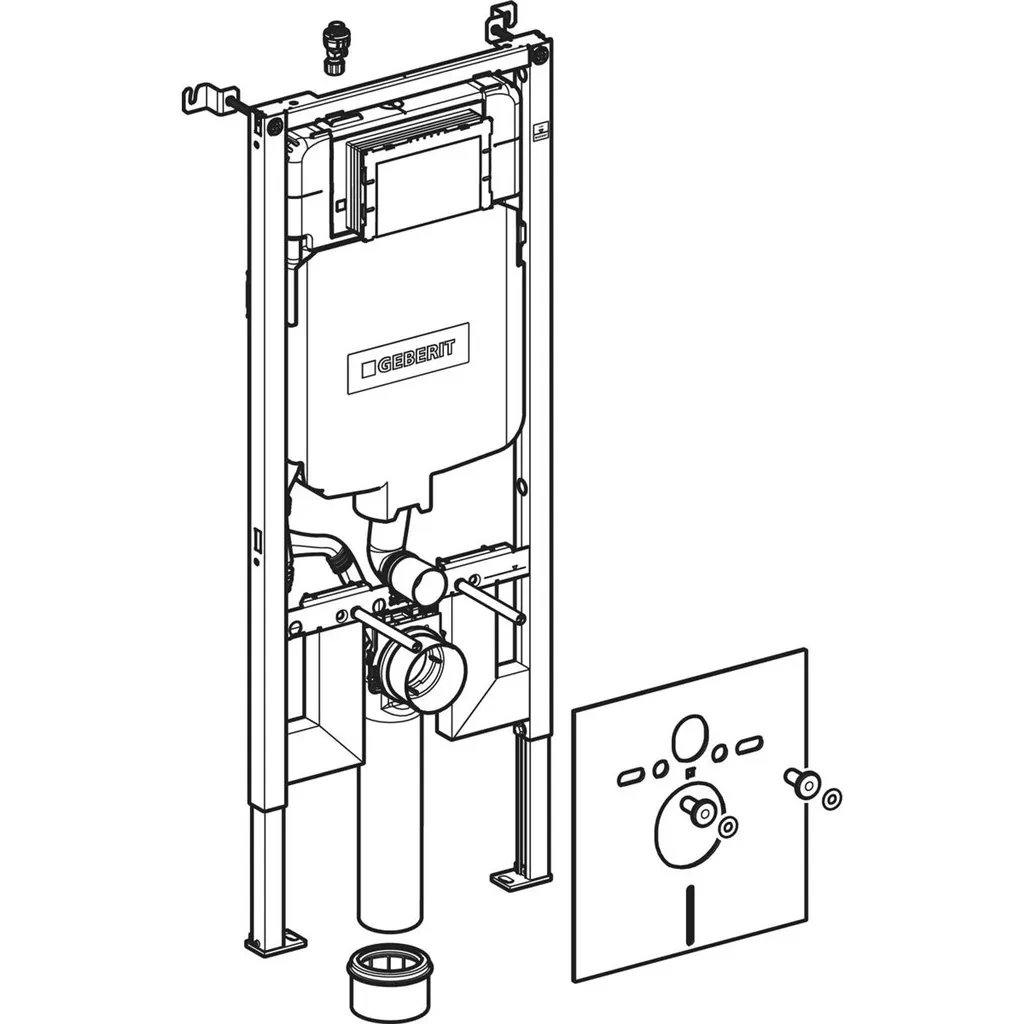

Obsah dodávky
• Přívod vody R 1/2", vhodný pro MF, s integrovaným rohovým ventilem a ručním ovládacím kolečkem
• Kryt pro hrubou montáž pro servisní otvor
• 2 ochranné zátky
• Odpadní připojovací sada pro WC, o 90 mm
• Připojovací koleno 90° z PE-HD, o 90 mm
• Přechodka z PE-HD, o 90 / 110 mm
• 2 závitové tyče M12
• Upevňovací materiál
. souprava pro tlumení hluku
. 2 soupravy pro ukotvení do stěny
Parametry
| Kód | 111.794.00.1 |
|---|
